Codipro

Généralités :
Rotation à 360° sous charge en toute sécurité, articulation à 180°.
Utilisable dans toute configuration de levage.

Cet article peut être certifié sur demande pour une utilisation arrimage.
Graissage permanent anti-tribocorrosion entre les composants.
Moyen de serrage : six pans creux





  • Matériau: acier haute résistance
  • Marquage: UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: :5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

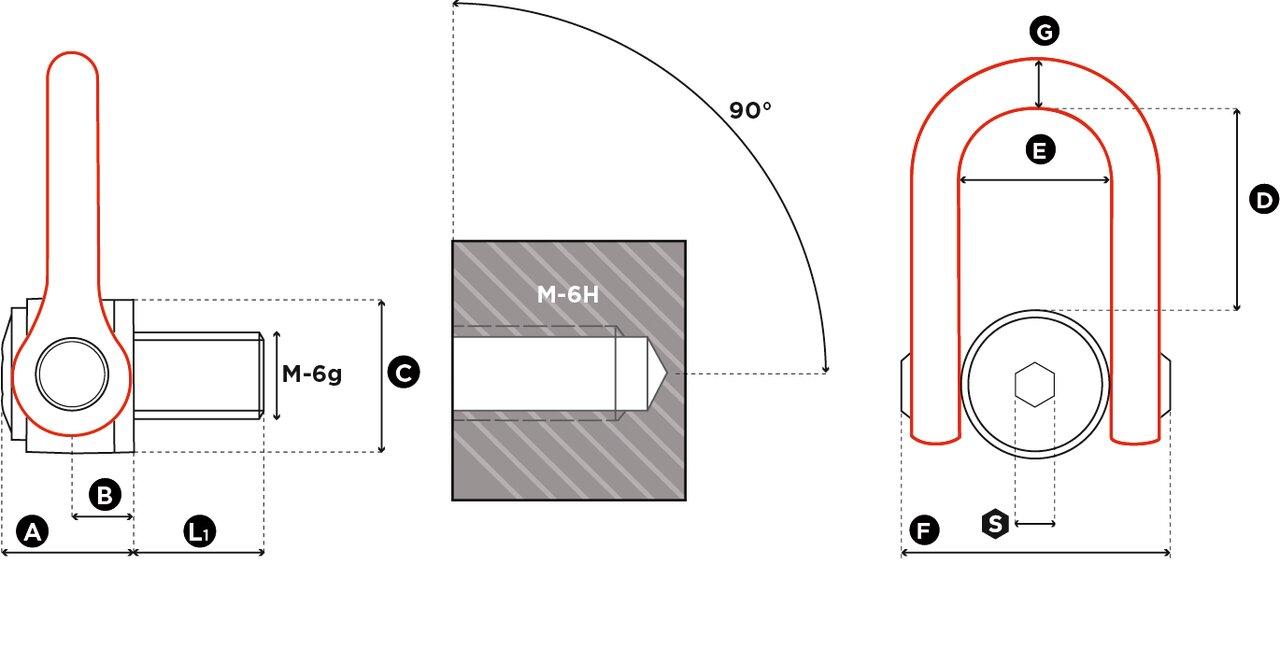

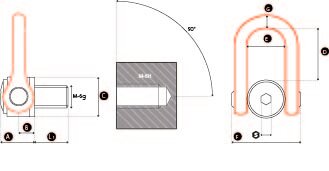

Réf. Filetage CMU Couple de serrage (Nm) StandardL1 mm S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Poids
kg
CAD
166358 M 24 (x3) 4,50 160 36 19 61 31 70 104 73 149 33 5,4
165851 M 30 (x3.5) 7,70 250 45 19 61 31 70 104 73 149 33 5,5
165436 M 33 (x3.5) 8,50 250 50 19 61 31 70 104 73 149 33 5,5
165437 M 36 (x4) 11,00 320 54 19 61 31 70 104 73 149 33 5,5
166021 M 36 (x3) 11,00 320 54 19 61 31 70 104 73 149 33 5,5
11.33DSS M 39 UP M 39 (x4) 12,00 320 58 19 61 31 70 104 73 149 33 5,7
165620 M 42 (x4,5) 13,00 400 63 19 61 31 70 104 73 149 33 5,8
11.33DSS M 42X3 UP M 42 (x3) 13,00 400 63 19 61 31 70 104 73 149 33 5,8
11.33DSS M 45 UP M 45 (x4,5) 14,50 400 63 19 61 31 70 104 73 149 33 5,9
11.33DSS M 48X3 UP M 48 (x3) 17,00 600 68 19 79 38 90 125 91 182 45 11
11.33DSS M 48X4 UP M 48 (x4) 17,00 600 68 19 79 38 90 125 91 182 45 11
166051 M 48 (x5) 17,00 600 68 19 79 38 90 125 91 182 45 11
11.33DSS M 56 UP M 56 (x5,5) 22,00 600 78 19 79 38 90 125 91 182 45 11,3
11.33DSS M 56X4 UP M 56 (x4) 22,00 600 78 19 79 38 90 125 91 182 45 11,4
11.33DSS M 52 UP M 52 (x5) 19,00 600 68 19 79 38 90 125 91 182 45 12,2
166689 M 64 (x6) 25,00 600 90 19 79 38 95 125 91 182 45 12,2
11.33DSS M 64X4 UP M 64 (x4) 25,00 600 90 19 79 38 95 125 91 182 45 12,2
11.33DSS M 72 UP M 72 (x6) 22,00 600 90 19 79 38 95 125 91 182 45 14
11.33DSS M 72X4 UP M 72 (x4) 22,00 600 90 19 79 38 95 125 91 182 45 14
11.33DSS M 80 UP M 80 (x6) 25,00 600 90 19 79 38 100 125 91 182 45 15
11.33DSS M 90 UP M 90 (x6) 25,00 600 90 19 79 38 100 125 91 182 45 15,5
11.33DSS M 100 UP M 100 (x6) 25,00 600 90 19 79 38 110 125 91 182 45 16,5
Filetage UNC également disponible de UNC 1" à UNC 2"1/2
