Codipro
Généralités :
Ce produit constitue une alternative sûre aux anneaux type DIN 580.
Rotation à 360° sous charge en toute sécurité
Graissage permanent anti-tribocorrosion entre les composants.
Cet article peut être certifié sur demande pour une utilisation arrimage.
Serrage : six pans creux, adaptateur pour clé dynamométrique disponible




  • Matériau: acier haute résistance
  • Marquage: Selon la norme, UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

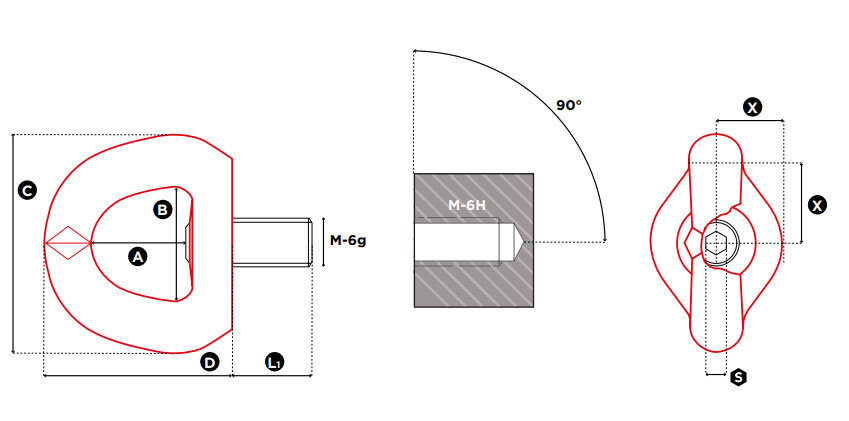

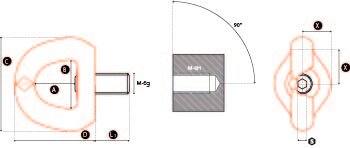

Réf. CMU Dia. Couple de serrage (Nm) StandardL1 mm X/X (mm) S (mm) A (mm) B (mm) C (mm) D (mm) Poids
kg
CAD
11.40SEB M 10 UP 0,50 M 10 (x1.50) 10 17 20 6 30 34 60 57 0,24
166655 0,80 M 12 (x1.75) 15 21 20 6 30 34 60 57 0,24
166656 0,40 M 8 (x1.25) 6 14 20 6 30 34 60 57 0,24
11.40SEB M 16 UP 1,40 M 16 (x2) 50 27 35 8 38 45 88 80 0,8
11.40SEB M 20 UP 2,00 M 20 (x2.5) 100 30 35 8 38 45 88 80 0,8
11.40SEB M 243T 2 UP 3,20 M 24 (x3) 160 36 35 14 38 45 88 80 0,8
11.40SEB M 244T UP 3,40 M 24 (x3) 160 36 50 14 58 70 115 106 2,6
11.40SEB M 30 UP 5,50 M 30 (x3.5) 250 45 50 14 58 70 115 106 2,7
166485 9,00 M 36 (x4) 320 54 70 14 83 94 168 155 7
11.40SEB M 42 UP 12,00 M 42 (x4,5) 400 63 70 14 83 94 168 155 7
11.40SEB M 48 UP 15,00 M 48 (x5) 600 68 70 19 80 94 168 155 7
Filetage UNC également disponible de UNC 3/8" à UNC 1"1/2
