Informations générales : Anneau ovale triple (maille de tête triple) en acier inoxydable pour élingues chaînes à 3 brins et à 4 brins.

Testé à 100% de sa capacité de charge.

Il est idéalement adapté pour une utilisation dans les applications dans l'eau et dans les eaux usées et peut également être utilisé avec des produits chimiques et des produits alimentaires : cependant des restrictions s'appliqueront.

  • Matériel: 1.4404 (AISI 316L), 1.4462 (AISI 318LN).
  • Marquage: Dimension, CE
  • Finition: Décapé et sablé.
  • Coefficient de sécurité: 4:1
  • Grade: 6
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

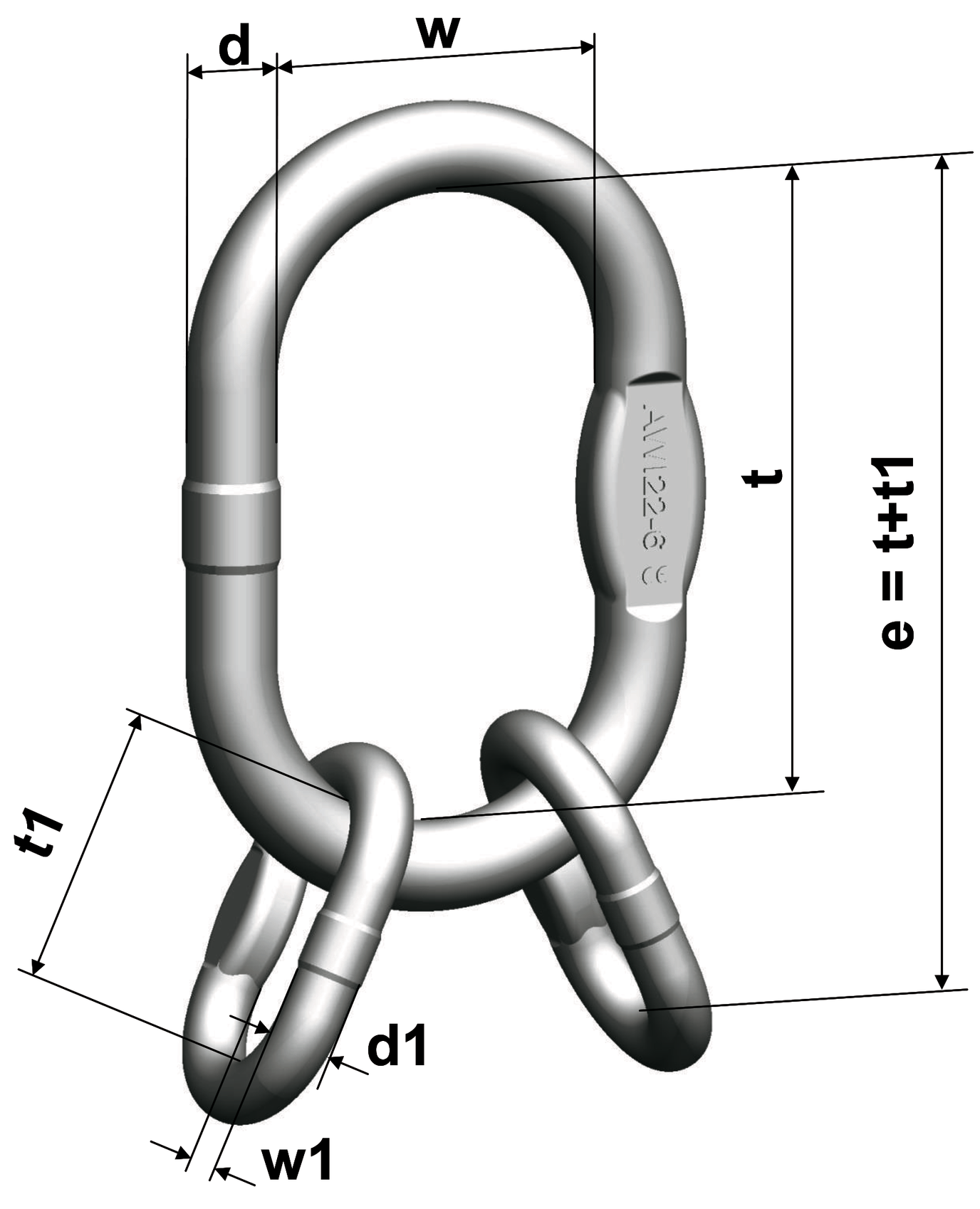

Réf. Code CMU
Tonnes
Composé de A utiliser sur crochet simple selon DIN 15401 jusque n° d
mm
d1
mm
E
mm
t
mm
t1
mm
w
mm
w1
mm
Poids
kg
CAD
11.0460068 VWI 4-6 0,84 AWI 10-6 + 2 BWI 9-6 1,6 10 9 124 80 44 50 20 0,28
11.0460103 VWI 5-6 1,3 AWI 13-6 + 2 BWI 10-6 2,5 13 10 154 110 44 60 20 0,52
164068 VWI 6/7-6 2,6 AWI 16-6 + 2 BWI 13-6 2,5 16 13 164 110 54 60 25 0,91
165884 VWI 8-6 3,35 AWI 18-6 + 2 BWI 16-6 5 18 16 205 135 70 75 34 1,64
11.0460060 VWI 10-6 5,25 AWI 22-6 + 2 BWI 20-6 6 23 20 245 160 85 90 40 3,02
164043 VWI 13-6 8,9 AWI 26-6 + 2 BWI 22-6 8 27 23 295 180 115 100 50 4,78
11.0460066 VWI 16-6 13,2 AWI 32-6 + 2 BWI 26-6 10 32 27 340 200 140 110 65 7,98
