Tendeur non destiné aux opérations de levage

Autres terminaisons (2 crochets - 2 chapes - oeil/chape), nous consulter

  • Matériel: Forgé, en acier doux
  • Finition: Zingué
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

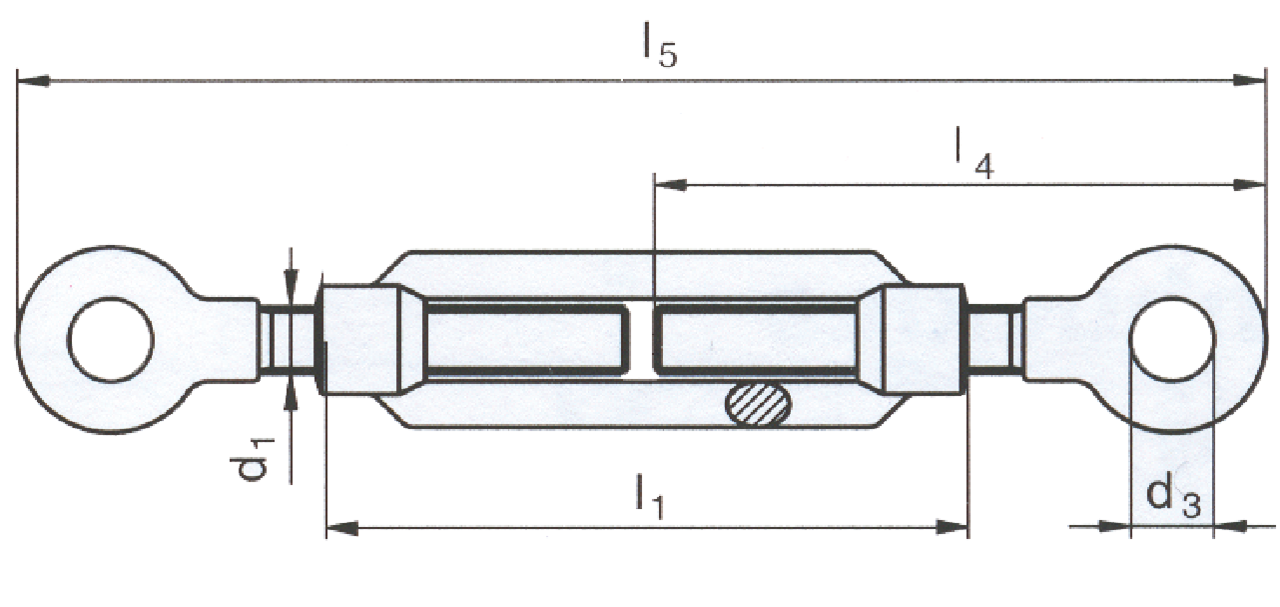

Réf. l1
mm
l5
mm
ad
mm
Package l4
mm
D1
mm
D3
mm
Poids
kg
CAD
11.561480EEM06 110 167-247 80 10 80 M6 9 9
11.561480EEM08 110 179-254 75 10 84 M8 10 15,5
11.561480EEM10 125 210-295 85 10 105 M10 14 27
11.561480EEM12 125 230-310 80 10 115 M12 16 41
11.561480EEM14 140 250-340 90 10 122 M14 18 60
11.561480EEM16 170 330-440 110 10 165 M16 22 100
11.561480EEM20 200 335-465 130 5 167 M20 24 154
11.561480EEM22 220 368-513 145 1 167 M22 27 200
11.561480EEM24 255 420-590 170 1 205 M24 27 270
11.561480EEM30 255 510-670 160 1 255 M30 31 435
11.561480EEM36 295 560-740 180 1 276 M36 43 725
