Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : simple
  • Type de retour : ressort
  • Compact
  • Utilisable dans toutes les positions
  • Protection contre la sortie du piston
  • Protection contre la surpression

Fourni par défaut avec :

  • Raccord femelle High Flow avec soupape de soulagement A 418

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client
  • Fil de fixation sur col de vérin

Accessoires :

  • Manilles de traction et chapes à oeil (à commander séparément, 2 pièces par vérin)
  • Ressort de protection (à commander séparément)
  • Matériau: Acier
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

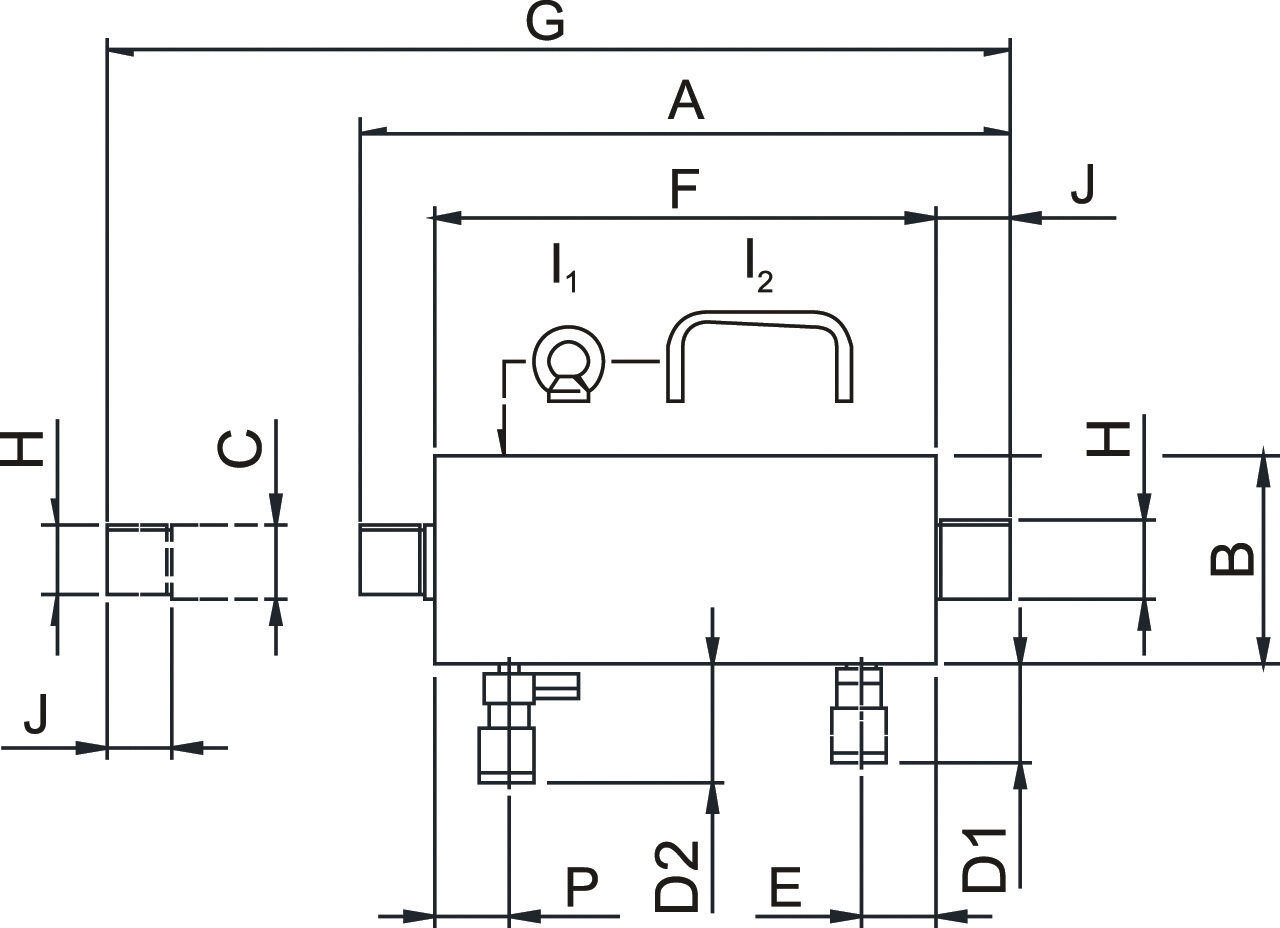

Réf. Modèle Tonnage (t) Longueur de course (mm) A (mm) B (mm) C (mm) D2 (mm) F (mm) G (mm) Taille du filetage H J (mm) P (mm) Poids
kg
CAD
16.40100131001 HPJ 11 S 15 11 150 320 92 40 85 250 470 M38x1.5 30 38 11,5
16.40100131011 HPJ 30 S 15 30 150 470 118 40 85 380 620 M38x1.5 40 44 26
16.40100131021 HPJ 60 S 15 60 150 530 157 60 85 400 680 M54x1.5 60 52 45
