Crosby

Un oeil est présent d'un côté du crochet, servant de guide câble. Le câble passe par un trou percé dans le linguet pour faciliter son ouverture.

  • Matériau: Acier allié
  • Finition: peint jaune fluorescent.
  • Coefficient de sécurité: 4:1.
  • Grade: 8
CROCHET ROV A OEIL CROSBY L320R

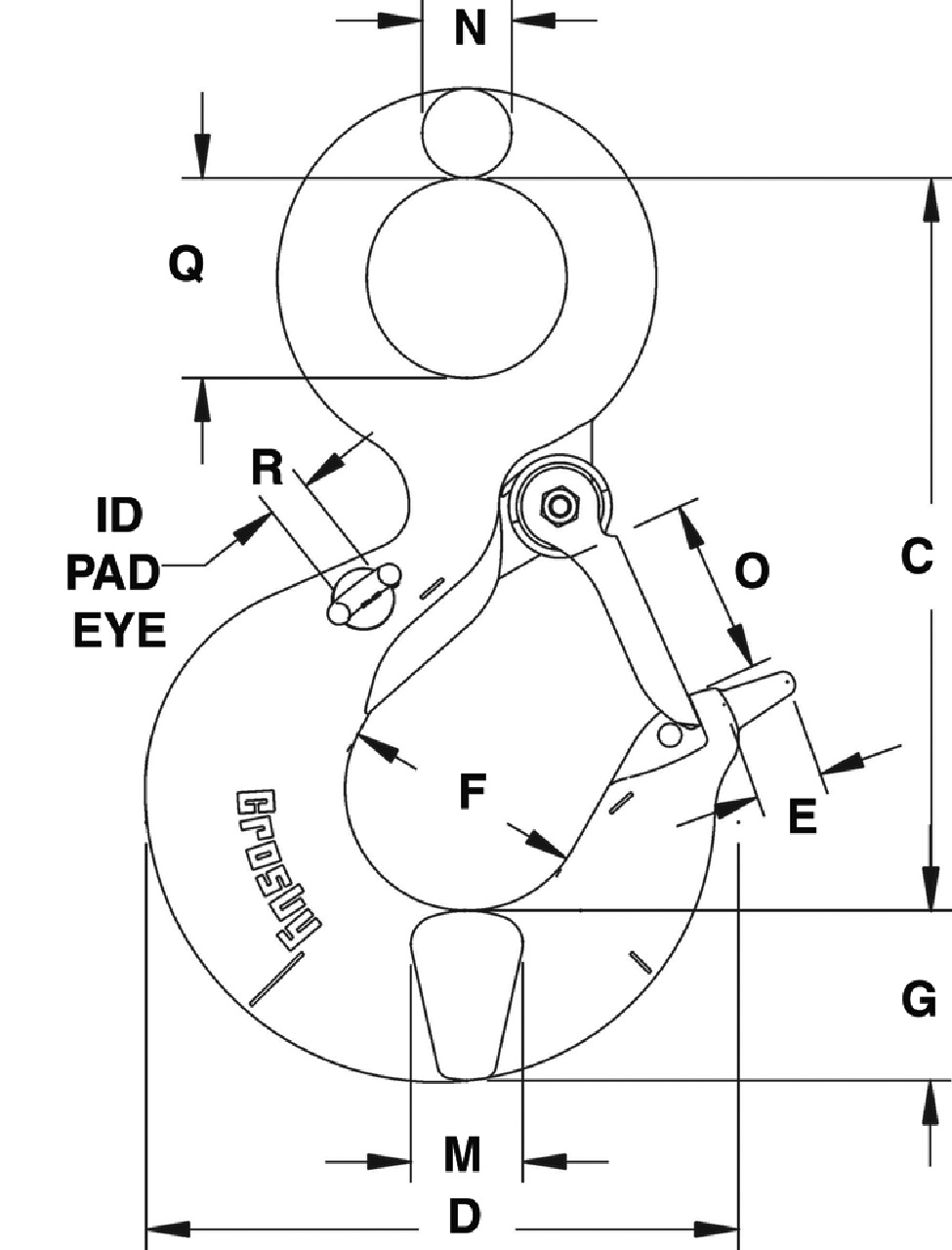

CROCHET ROV A OEIL CROSBY L320R_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU
Tonnes
N (mm) O (mm) D (mm) C (mm) E (mm) Q (mm) F (mm) M (mm) G (mm) R (mm) Poids
kg
CAD
3,2 15 28 101 119 25 32 41 24 29 6 1,01
5,4 18 35 122 147 25 40 51 33 37 6 2,04
8 23 41 159 187 35 51 64 42 46 10 3,92
11,5 28 53 189 230 35 62 76 41 57 10 7,02
16 32 58 211 256 35 72 83 49 66 10 10,1
22 40 77 262 318 45 89 108 60 76 19 18,4
31,5 44 86 346 357 89 127 76 92 19 28,1
37 51 95 357 462 114 137 81 116 19 48,5
45 55 125 392 511 125 152 82 129 19 62,1
60 64 130 470 602 145 178 99 152 19 102
