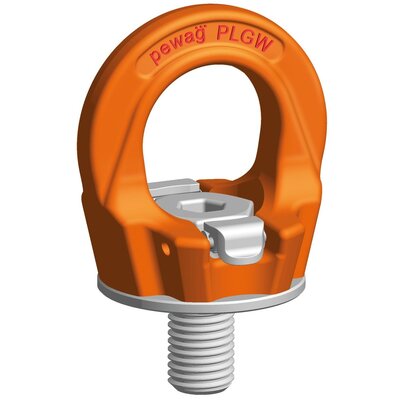

Informations générales : Pewag Winner Profilift Gamma Supreme - système breveté - se visse et s'aligne dans la direction de la charge manuellement.

Le boulon à oeil pivotable à 360º est doté d'une vis spéciale brevetée et amovible 100% testée anti-fissures et protégée contre la corrosion grâce à une finition sans chrome VI. Marqué avec la CMU et la taille de filetage.

Montage et démontage sans outils.
Le verrouillage en position 1 n'entre pas en contact avec la vis (image 1).
- Le verrouillage est maintenu en position grâce à l'aide d'un ressort breveté.
- Le boulon à oeil est pivotant.

Le verrouillage en position 2 entre en contact avec la vis (image 2).
- Le verrouillage est maintenu en position grâce à l'aide d'un ressort breveté.
- Le boulon à oeil n'est pas pivotant, cela signifie que le couple de serrage est transmis à la vis ce qui permet de monter/démonter le boulon à oeil.
Une alternative considérablement plus simple à de nombreux autres anneaux nécessitant une clé Allen pour les visser et dévisser.

Utilisation autorisée :
Capacité de charge selon le tableau (voir image 3).

  • Ajustez l'anneau de levage à la direction de charge autorisée
  • Chargeable dans toutes les directions avec sécurité quadruple contre la rupture


Utilisation non autorisée :
Vérifiez bien, lorsque vous choisissez une élingue, que le chargement se fasse correctement, par exemple :

  • vérifiez si la direction de traction n'est pas bloquée.
  • vérifiez si la direction de traction se situe bien dans la portée indiquée (voir image 4)
  • vérifiez si la rondelle ne pousse pas contre les rebords ou contre la charge

Pour calculer la longueur du filetage nécessaire (L) :
L=H + S+ K + X

H= Hauteur du matériel
S= Epaisseur de la rondelle de serrage
K= Hauteur de l'écrou (selon la taille du filetage de la vis)
X= Débordement de la vis (double pas de la vis)
L max. = n max.

Si vous avez besoin d'un anneau de levage avec une longueur de filetage spéciale, mentionnez dans ce cas la longueur de filetage "L" nécessaire.
Outre les longueurs de filetage standard et maximales, il est possible de livrer des longueurs de filetage sur mesure.
Les longueurs de filetage sur mesure et maximales sont fournies avec une rondelle de serrage et un écrou testé anti-fissures et anti-corrosion.



  • Matériel: Acier allié.
  • Marquage: Selon la norme, CMU, taille du filetage et numéro d'identification.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4:1.
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

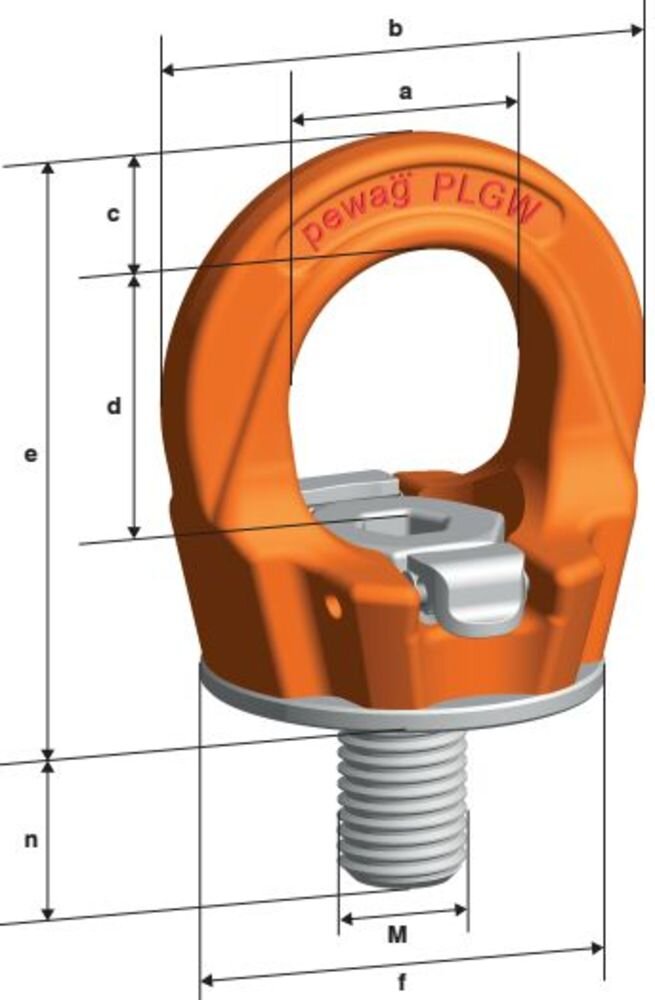

Réf. Type CMU
Tonnes
mm Filetage n
mm
n max
mm
A
mm
B
mm
C
mm
D
mm
E
mm
Ø f
mm
Poids
kg
CAD
11.4291753 PLGW 0,3 t 0,3 6 M8 15 90 25 45 10 27 53 35 0,17
11.4291754 PLGW 0,5 t 0,5 6 M10 15 160 25 45 10 27 53 35 0,18
11.4291755 PLGW 0,7 t 0,7 8 M12 20 160 30 55 12 32 63 43 0,29
11.4291756 PLGW 1,5 t 1,5 10 M16 25 160 35 64 14 36 70 50 0,45
11.4291757 PLGW 2,3 t 2,3 12 M20 30 160 40 73 16 41 81 54 0,62
11.4291758 PLGW 3,2 t 3,2 14 M24 35 - 50 86 18 50 93 69 1,1
11.4291759 PLGW 4 t (4,9 t) 4 17 M30 45 - 60 110 25 60 114 90 2,2
11.4291760 PLGW 7 t 7 19 M36 55 - 70 132 31 70 136 108 3,9
11.4291761 PLGW 9 t 9 22 M42 65 - 80 152 36 72 153 126 5,8
11.4291762 PLGW 12 t 12 24 M48 75 - 95 179 42 88 179 148 8,9

Download CAD

Description

Get CAD
Télécharger



Méthode de levage




Nombre de brins
1
1
2
2
2
2
3+4
3+4
2
3+4


Angle d'inclinaison
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.

Code Filetage
Charge d'utilisation en tonnes
mm









PLGW 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
6
PLGW 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
6
PLGW 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
8
PLGW 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
10
PLGW 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
12
PLGW 3,2 t
M24
6,5
3,2
13
6,4
4,5
3,2
6,7
4,8
3,2
3,2
14
PLGW 4 t
M30
12
4,0
24
8,0
5,6
4,0
8,2
6,0
4,0
4,0
17
PLGW 4,9 t*
M30
12
4,9
24
9,8
6,9
4,9
10,3
7,3
4,9
4,9
17
PLGW 7 t
M36
15
7
30
14
9,8
7
14,7
10,5
7
7
19
PLGW 9 t
M42
22
9
44
18
12,6
9
18,9
13,5
9
9
22
PLGW 12 t
M48
30
12
60
24
16,8
12
25
18
12
12
24
* Des charges d'utilisation plus élevées sont disponibles sur demande.
