- Grade 80

  • Matériau: Acier allié
  • Finition: Peint
  • Coefficient de sécurité: 4:1
CROCHET ROV A OEIL TYPE HK2

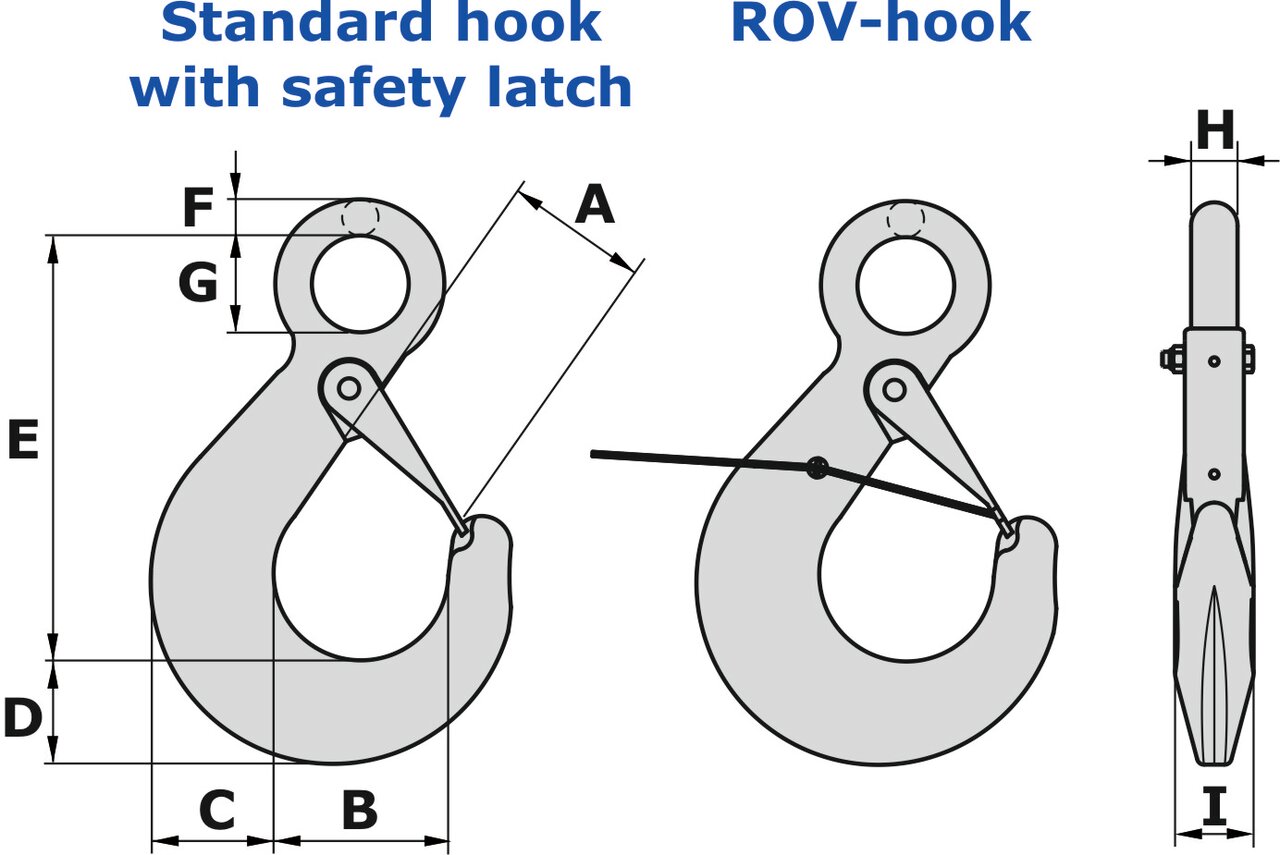

CROCHET ROV A OEIL TYPE HK2_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU
Tonnes
A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Poids
kg
CAD
8 54 68 53 48 203 25 50 25 38 4
12,5 71 86 68 61 253 32 64 32 48 7
16 81 96 76 68 284 36 72 36 53 10
20 91 107 86 76 319 40 81 40 61 13
28 71 112 96 83 348 36 95 36 63 17
31 81 125 106 92 383 40 100 40 70 23
40 93 140 116 103 444 40 100 40 70 23
50 106 158 135 116 488 50 130 50 89 49
63 119 176 151 130 554 56 150 56 99 63
80 131 198 168 145 678 63 170 63 110 99
100 151 225 195 172 712 74 175 74 125 160
150 173 250 225 199 765 86 130 86 160 260
200 200 275 260 237 850 102 150 102 180 417
250 233 310 290 269 928 120 170 120 200 576
300 264 350 330 310 1 052 140 190 140 220 820
400 303 400 380 344 1 195 170 210 170 240 1 125
