Informations générales : Le maillon de jonction (d'assemblage) en acier inoxydable est matricé et estampillé.

Le maillon de jonction peut être divisé et utilisé pour l'assemblage d'élingues chaîne, d'anneaux, de raccourcisseurs, de manilles et d'autres accessoires. Il est garanti compatible avec tous les composants en acier inoxydable PEWAG.

Le produit ne convient qu'à la traction droite. L'application simultanée de charges par deux ou plusieurs brins doit être évitée.

Après avoir assemblé et démonté le maillon de jonction trois fois, il est recommandé d'utiliser un nouveau boulon et une nouvelle coque (à faire monter par un professionnel).

Le maillon de jonction est résistant à l'eau de mer et adapté à une utilisation dans l'eau et dans les eaux usées.

  • Matériel: 1.4462 (AISI 318LN).
  • Marquage: Selon la norme, Marqué CE
  • Finition: Décapé et sablé.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4:1
  • Grade: 6
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

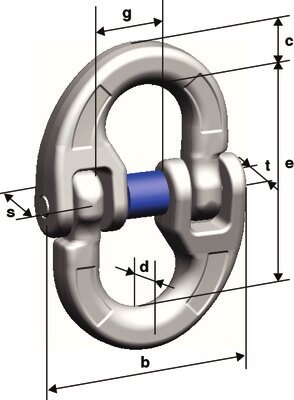

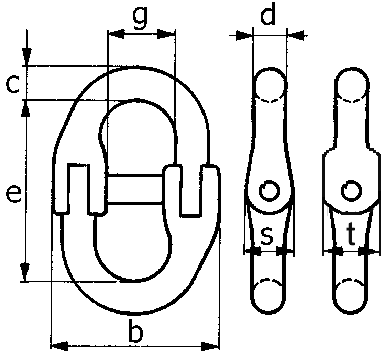

Réf. Code CMU
Tonnes
b
mm
c
mm
d
mm
E
mm
g
mm
s
mm
t
mm
Poids
kg
CAD
164154 CWI 5-6 0,63 34 7 7 36 13 10 11 0,06
166465 CWI 6-6 0,9 40 8 7 42 13 11 12 0,08
158854 CWI 7-6 1,25 51 9 9 54 17 13 14 0,14
11.0974355 CWI 8-6 1,6 51 10 8,5 58 17 13 14 0,16
158855 CWI 10-6 2,5 70 13 13 73 25 18 18 0,37
162525 CWI 13-6 4,25 86 17 17 92 29 23 25 0,76
11.0975396 CWI 16-6 6,3 105 21 20 104 37 32 28 1,41
