Élingue chaîne - Traction Levage

Modèle : Maille de tête à une extrémité et crochets de sécurité à l'autre extrémité. D'autres compositions sont également disponibles.

Dimensions : Ø 6-32 mm.
Norme : EN 818-4

Attention ! Ne pas soumettre à des traitements thermiques.

Matériau: acier grade 80

Grade: 8

Après avoir cliqué sur le bouton "Tableau", vous verrez apparaître le tableau contenant les détails techniques du produit

Elingue chaîne grade 80

EN 818-4

ø chaîne	1 brin			2 brins		3-4 brins		Sans fin

	Direct	Nœud coulant	En panier type U	0°−45°	45°−60°	0°−45°	45°−60°	Direct	Nœud coulant	En panier
mm	Charge Maximale d'Utilisation (CMU) en tonnes
6	1,12	0,90	2,24	1,60	1,12	2,36	1,70	2,24	1,80	4,48
7	1,50	1,20	3,00	2,12	1,50	3,15	2,24	3,00	2,50	6,00
8	2,00	1,60	4,00	2,80	2,00	4,25	3,00	4,00	3,15	8,00
10	3,15	2,50	6,30	4,25	3,15	6,70	4,75	6,30	5,00	12,6
13	5,30	4,25	10,6	7,50	5,30	11,20	8,00	10,60	8,50	21,20
16	8,00	6,30	16,00	11,20	8,00	17,00	11,80	16,00	12,50	32,00
19	11,20	9,00	22,40	16,00	11,20	23,60	17,00	22,40	18,00	44,80
20	12,50	10,00	25,00	17,00	12,50	26,50	19,00	26,00	20,00	50,00
22	15,00	12,00	30,00	21,20	15,00	31,50	22,40	30,00	23,60	60,00
26	21,20	17,00	42,40	30,00	21,20	45,00	31,50	42,40	33,50	84,80
32	31,50	25,20	63,00	45,00	31,50	67,00	47,50	63,00	50,00	126,00
Facteur (K)_L)	1	0,8	2	1,4	1	2,1	1,5	2	1,6	4
Quand une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20%.

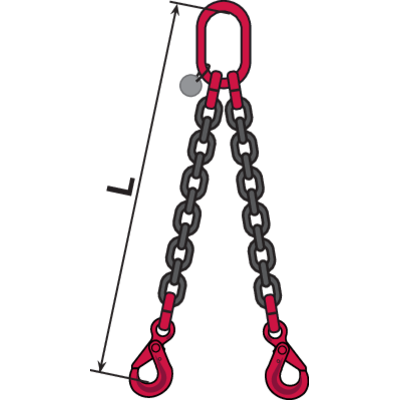

Élingue chaîne 2 brins - crochet de sécurité Grade 80
