Informations générales : Anneau ovale triple inox conçu pour être utilisé dans la conception d'élingues chaîne à 3 et 4 brins.

Soudé et marqué de manière électrique.

Norme : Selon DIN 3088-1989 resp. DIN 5688-1.

  • Matériel: 1.4571 (AISI 316Ti) ou 1.4404 (AISI 316L)
  • Marquage: Marqué CE
  • Coefficient de sécurité: 4:1
  • Grade: 6
Anneau de levage
Elingue chaîne
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

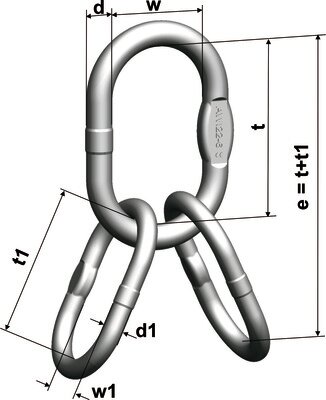

Réf. Code CMU 0-45º
t
A utiliser sur crochet simple selon DIN 15401 jusque n° Double hook DIN 15402 Nr. d
mm
d1
mm
E
mm
t
mm
t1
mm
w
mm
w1
mm
Poids
kg
CAD
11.0460029 VAWI 6-6 1,85 2,5 4 16 13 220 110 110 60 60 1,21
11.0460051 VAWI 7/8-6 3,35 5 6 18 16 245 135 110 75 60 1,98
11.0459936 VAWI 10-6 5,25 6 8 23 23 320 160 160 90 90 4,8
11.0459947 VAWI 13-6 8,9 8 10 27 27 360 180 180 100 100 7,38
11.0459970 VAWI 16-6 13,2 10 12 32 32 400 200 200 110 110 12,42
