pewag

Informatons générales : Chaîne spéciale en acier profilé très robuste. Classe de résistance 12. Destinée au levage.

Norme : Correspond à PAS 1061 avec modifications.

ATTENTION : ne pas soumettre à des traitements thermiques.

  • Matériau: Grade 120
  • Marquage: Le nom du fournisseur et la classe de résistance figurent sur chaque maillon.
  • Température maximale d'utilisation: -de 60ºC à +300ºC
  • Grade: 12
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type Dia. (mm) CMU
Tonnes

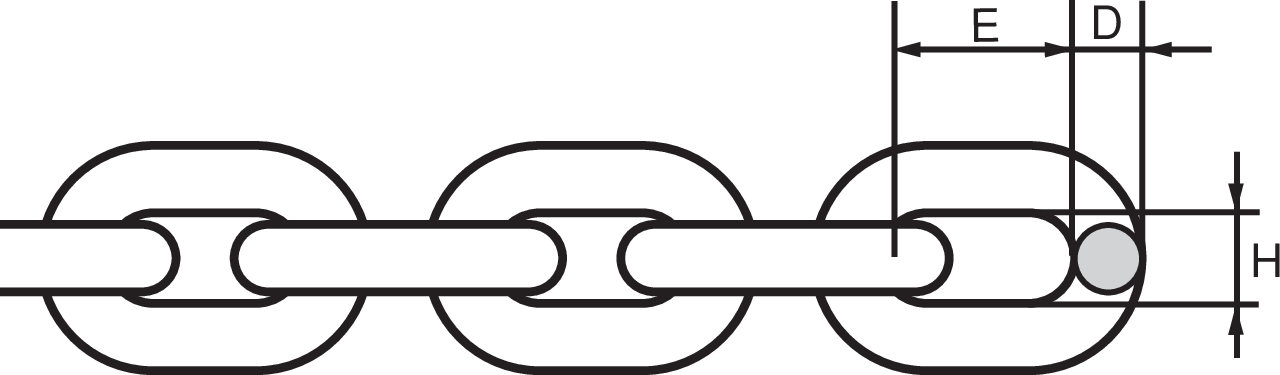

Capacité d'arrimage (kN) Rupture min. (t) Rupture (kN) D (mm) E (mm) H (mm) Poids
kg/m
CAD
153071 WINPRO 7 7 2,36 47 9,44 92,6 7 22 10 1,36
153598 WINPRO 8 8 3 60 12 118 8 25 11 1,64
11.6677087 WINPRO 10 10 5 100 20 196 10 33 14 2,7
153590 WINPRO 13 13 8 160 32 314 13 41 19 4,8
152091 WINPRO 16 16 12,5 50 491 16 51 23 7,17
