Capacité de 500 Kg à 5 tonnes

- Appareil fabriqué en acier, robuste et fiable, à poids réduit et encombrement faible

- Carter adapté pour éviter le vrillage de la chaîne

- Effort de manœuvre réduit

- Chaîne de levage HR grade 80

- Crochets équipés de linguets de sécurité

- Conforme à la directive machine 2006/42/CE



  • Coefficient de sécurité: 4:1
  • Grade: 8
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
Strands of load chain Load chain Ø (mm) Charge d'épreuve (kN) Hauteur maxi de levage (m) Poids (kg) Hand pull to lift full load daN Ø chaîne de charge (mm) Hauteur de levage standard (m) A (mm) B (mm) C (mm) D (mm) K (mm) Poids
kg
CAD
16.20622A-0.5 0,5 1 5 7,5 6 12,4 225 5 3 132 152 315 34 27 8,5
16.20622A-1 1 1 6 15 6 15,5 300 6 3 152 157 355 38 27 11
16.20622A-2 2 1 8 30 6 24,4 310 8 3 185 207 430 48 36 17,5
16.20622A-3 3 2 7,1 45 6 30,1 350 7,1 3 152 207 500 50 38 20,5
16.20622A-5 5 2 10 75 6 55,4 415 10 3 132 152 185 152 189 39,5

Download CAD

Description

Get CAD
Télécharger
HSZ-622 Chain Block Technical Data

Model   622A-0.5 622A-1 622A-2 622A-3 622A-5
capacity tons 0,5 0,5 1 1 2 2 3 3 5 5
Standard lift m 3 6 3 6 3 6 3 6 3 6
Running test load KN 7,5 7,5 15 15 30 30 45 45 75 75
Effort required to lift rated load N 225 225 300 300 310 310 350 350 415 415
Diameter of load chain   5 5 6 6 8 8 7,1 7,1 10 10
Strands of load chain mm 1 1 1 1 1 1 2 2 2 2

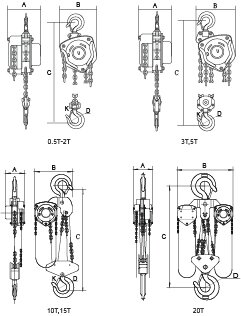

Dimension (mm) A 132 132 152 152 185 185 152 152 189 189
B 152 152 157 157 207 207 207 207 267 267
C 315 315 355 355 430 430 500 500 680 680
D 34 34 38 38 48 48 50 50 57 57
K 27 27 27 27 36 36 38 38 48 48
Net weight kg 8,5 12,4 11 15,5 17,5 24,4 20,5 30,1 39,5 55,4
Packing measurement cm 24.5*19*18 24.5*19*18 26*19*19 26*19*19 30*23.5*23 30*23.5*23 34*24*19 34*24*19 49*29*23 49*29*23
