Informations générales
Le palan à levier Powertex PLH-S2 est un palan de haute qualité, durable et facile d’utilisation grâce à une poignée à cliquet ergonomique. Il est compact et léger.

Caractéristiques

  • Chaque palan à levier est soumis à une épreuve dynamique de 1.5 x CMU avant de quitter l’usine.
  • Pignon équipé avec roulement à aiguilles et arbre de transmission soutenu par un roulement à aiguilles et un palier lisse internes afin d’assurer un fonctionnement régulier et efficace.
  • Frein automatique sécurisé et parfaitement protégé.
  • Équipé de 2 freins à cliquet et de 4 freins à ressort (double sécurité par rapport à la norme requise EN 13157).
  • Chaîne de levage COROLIM® de fabrication européenne, calibrée avec précision, assurant un bon fonctionnement.
  • Le traitement de surface unique offre une excellente protection contre la corrosion et un fonctionnement silencieux.
  • Les crochets émerillons aux deux extrémités facilitent l’alignement de la charge au levage.
  • Les crochets sont conçus pour s’ouvrir en cas de surcharge au lieu de se casser.
  • Crochets équipés de linguets de sécurité en acier robuste.
  • Les crochets sont dotés de points de contrôle de déformation pour détecter une surcharge.
  • Equipé d’une puce RFID pour un entretien et une inspection faciles.
  • Code QR pour un accès immédiat aux manuels d’utilisation multilingues.
  • Certificat de test et déclaration de conformité joints à chaque appareil de levage.
  • Pièces de rechange disponibles.
  • Matériel: Construction légère et durable en acier
  • Marquage: Selon la norme, Marqué CE, POWERTEX, Modèle, CMU, Chaîne, Numéro de série, Manuel d'utilisation / Code QR
  • Température maximale d'utilisation: -10°C jusqu'à +50°C.
  • Finition: Revêtement par poudre et composants de cadre plaqués.
  • Norme: EN 13157, EN 818-7
RFID
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

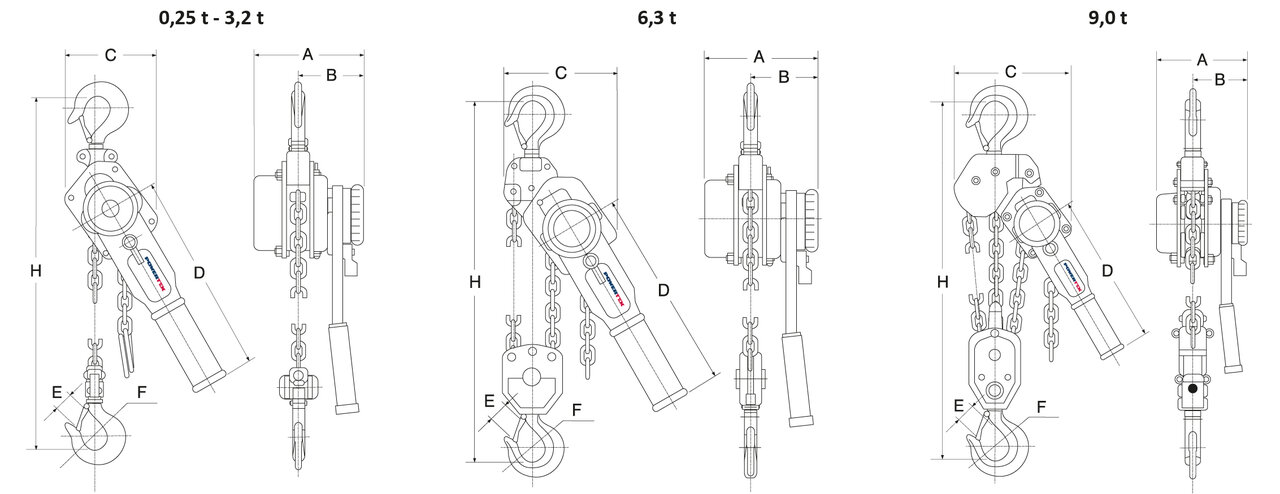

Réf. CMU
Tonnes
Hauteur de levée m Modèle Chaîne de charge
mm
Brins (#) effort sur chaîne de manoeuvre max.
kg
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H min
mm
Poids
kg
CAD
16.20PLHS20025015 0,25 1,5 PLH-S2/250KG 4,0 x 12,0 1 28,2 100 70 86 163 20 31 235 2,7
16.20PLHS20025030 0,25 3 PLH-S2/250KG 4,0 x 12,0 1 28,2 100 70 86 163 20 31 235 3,23
16.20PLHS20050015 0,5 1,5 PLH-S2/500KG 5,0 x 15,0 1 24,8 150 90 118 253 22 32 310 5,2
16.20PLHS20050030 0,5 3 PLH-S2/500KG 5,0 x 15,0 1 24,8 150 90 118 253 22 32 310 5,2
16.20PLHS20080015 0,8 1,5 PLH-S2/800KG 5,6 x 17,0 1 26,5 158 98 132 273 26 36 340 6,6
16.20PLHS20080030 0,8 3 PLH-S2/800KG 5,6 x 17,0 1 26,5 158 98 132 273 26 36 340 7,6
16.20PLHS20160015 1,6 1,5 PLH-S2/1600KG 7,1 x 21,0 1 29,5 185 111 145 378 29 43 400 11
16.20PLHS20160030 1,6 3 PLH-S2/1600KG 7,1 x 21,0 1 29,5 185 111 145 378 29 43 400 12,6
16.20PLHS20320015 3,2 1,5 PLH-S2/3200KG 10,0 x 28,0 1 33,5 212 124 198 418 37 50 520 19,9
16.20PLHS20320030 3,2 3 PLH-S2/3200KG 10,0 x 28,0 1 33,5 212 124 198 418 37 50 520 23,2
16.20PLHS20630015 6,3 1,5 PLH-S2/6300KG 10,0 x 28,0 2 37 212 124 230 418 43 53 640 24,6
16.20PLHS20630030 6,3 3 PLH-S2/6300KG 10,0 x 28,0 2 37 212 124 230 418 43 53 640 31,2
16.20PLHS20900015 9 1,5 PLH-S2/9000KG 10,0 x 28,0 3 42 212 124 338 418 44 67 730 50
16.20PLHS20900030 9 3 PLH-S2/9000KG 10,0 x 28,0 3 42 212 124 338 418 44 67 730 60



Les 3 derniers chiffres du code de pièce indiquent la hauteur de levage.

Par exemple 015 = 1,5 m

Poids pour le levage avec une élévation de 1,5 m.
