Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : simple
  • Type de retour : ressort
  • Version compacte, plate ; efficace en cas d'espace d'insertion limité
  • Utilisable dans toutes les positions
  • Avec trous de fixation pour assemblage aisé
  • Protection contre la sortie du piston
  • Joint racleur : protège des salissures et augmente la durée de vieD
  • Piston cannelé ; pas besoin de tête

Fourni par défaut avec :

  • Raccord femelle High Flow A 118

Modèle HFC 5 S 0.5 fourni par défaut avec :

  • Tuyauy et raccord femelle High Flow A 118

Disponible sur demande : Vérins sur mesure selon les spécifications du client

  • Matériau: Acier
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

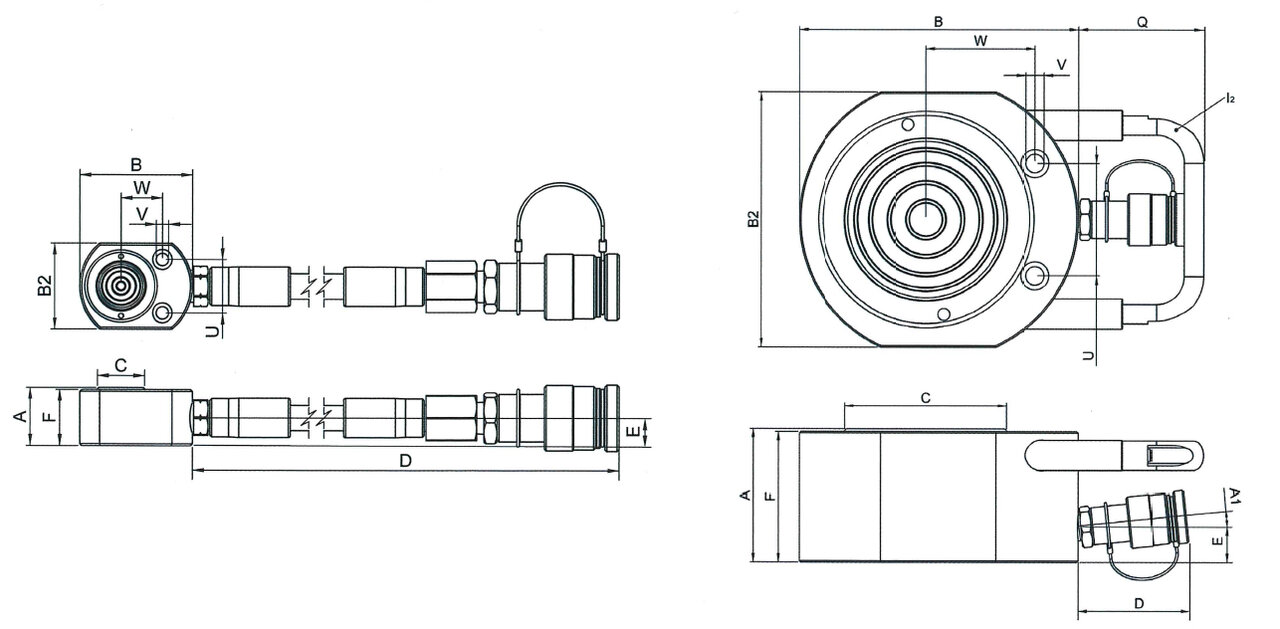

Modèle Course (mm) Hauteur rentré (mm) Tonnage (t) Capacité (kN/t) A (mm) B (mm) B2 (mm) C (mm) D (mm) E (mm) F (mm) U (mm) V (mm) W (mm) Poids
kg
CAD
HFC 5 S 1.5 15 44 5 50.9 / 5.2 44 60 46 25 77 15 43 29 7 22 1
HFC 5 S 0.5 5 31 5 50.9 / 5.2 31 60 46 25 362 15 30 29 7 55 1,2
HFC 10 S 1.5 15 46 10 99.8 / 10.2 46 85 55 36 76 19 46 37 7 34 1,6
HFC 20 S 1.5 15 55 20 203.6 / 20.8 55 100 80 55 77 19 54 49 9 39 2,9
HFC 30 S 0.5 5 50 30 318.1 / 32.4 50 116 95 62 77 19 48 52 11 44 3,6
HFC 30 S 1.5 15 60 30 318.1 / 32.4 60 116 95 62 77 19 58 52 11 44 4,2
HFC 50 S 1.5 15 71 50 510.4 / 52 71 140 119 75 77 19 68 67 13 53 7
HFC 75 S 1.5 15 80 75 747.9 / 76.3 80 165 144 80 76 19 77 76 13 66 11
HFC 100 S 1.5 15 90 100 1030.5 / 105.1 90 190 173 110 76 19 86 76 13 74 18,1
HFC 150 S 1.5 15 100 150 1447.6 / 147.6 100 215 200 125 76 24 96 117 13 82 25,7
