Informations générales : Vérins mécaniques - Modèle JJ

  • Clé à cliquet pour contrôler la sortie du piston
  • Auto-verrouillage ; pour travailler en toute sécurité
  • Robuste ; peut s’utiliser à proximité de travaux de soudage et sous l’eau
  • Facile d'entretien
  • Une gamme de 13 modèles avec différentes capacités et longueurs de course
  • Presque tous les vérins ont une poignée

Fourni par défaut avec :

  • Poignée
  • Caractéristiques: Pignons forgés ; résiste à des conditions d'utilisation difficiles et continues
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

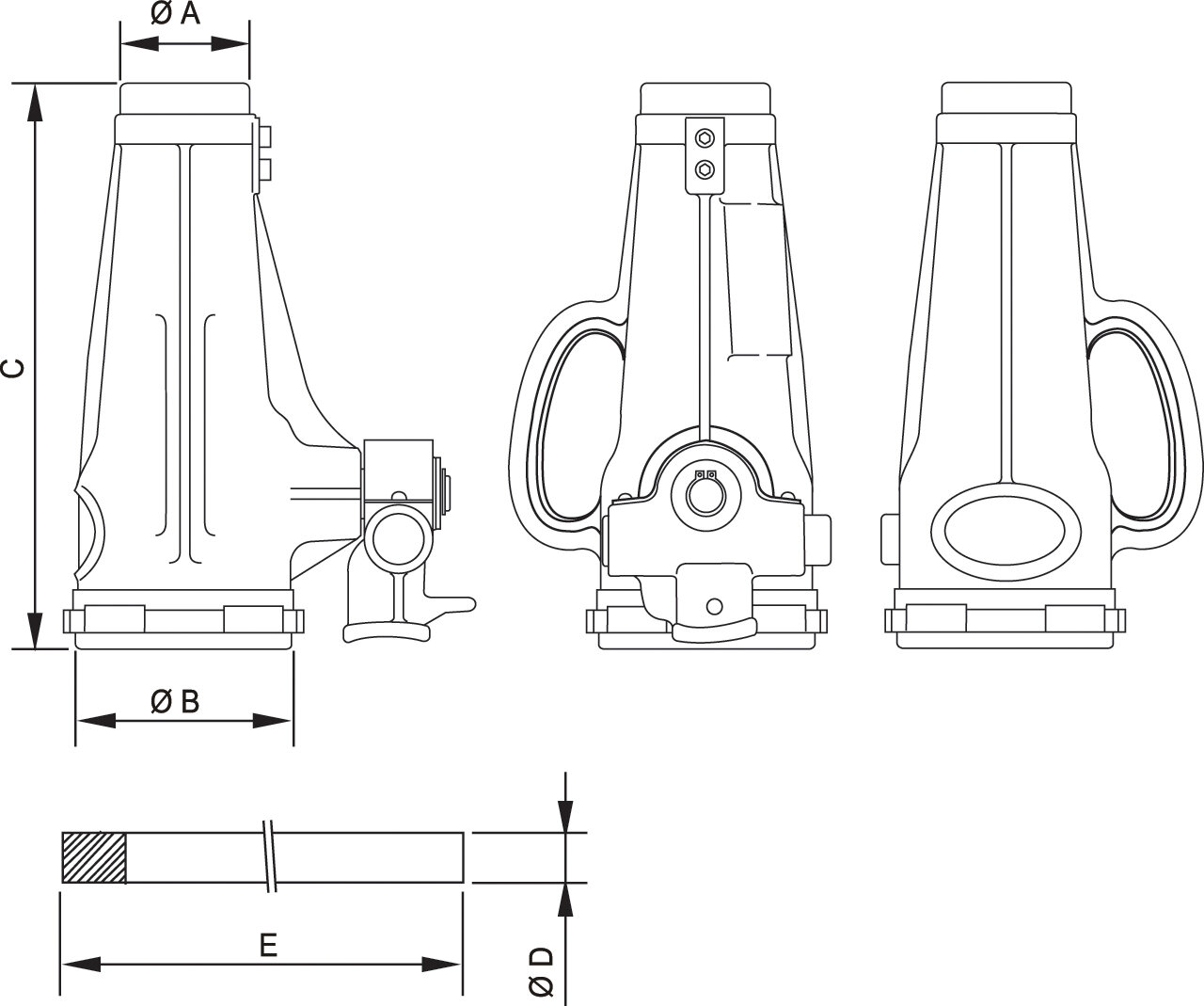

Modèle Course (mm) Hauteur rentré (mm) Tonnage (t) Capacité (kN/t) A (mm) B (mm) C (mm) D (mm) E (mm) Poids
kg
CAD
JJ 1015 150 280 10 98.1/10 65 108 280 25 600 12
JJ 1513 125 255 15 147.2/15 63 113 255 25 600 12
JJ 2513 125 255 25 245.3/25 77 127 255 25 700 16
JJ 2525 250 395 25 245.3/25 77 127 395 25 700 21
JJ 3513 130 280 35 343.4/35 87 147 280 32 700 24
JJ 2533 330 485 25 245.3/25 77 127 485 25 700 25
JJ 3020 200 350 30 294/30 95 148 350 25 700 26
JJ 5013 130 290 50 490.5/50 105 166 290 32 800 31
JJ 3525 250 410 35 343.4/35 87 147 410 32 700 32
JJ 3535 350 535 35 343.4/35 87 147 535 32 700 37
JJ 5025 250 445 50 490.5/50 105 166 445 32 800 42
JJ 5035 350 555 50 490.5/50 105 166 555 32 800 47
JJ 10011 105 310 100 981/100 127 235 310 32 1 500 75
