Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : double
  • Type de retour : hydraulique
  • Utilisable dans toutes les positions
  • Protection contre la sortie du piston
  • Protection contre la surpression sur côté retour
  • Tête plate : évite l'endommagement du piston et facile à remplacer par tête oscillante

Fourni par défaut avec :

  • Raccord femelle High Flow A 118
  • Tête plate

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client
  • Fil de fixation
  • Trous de fixation





  • Matériel: Acier
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

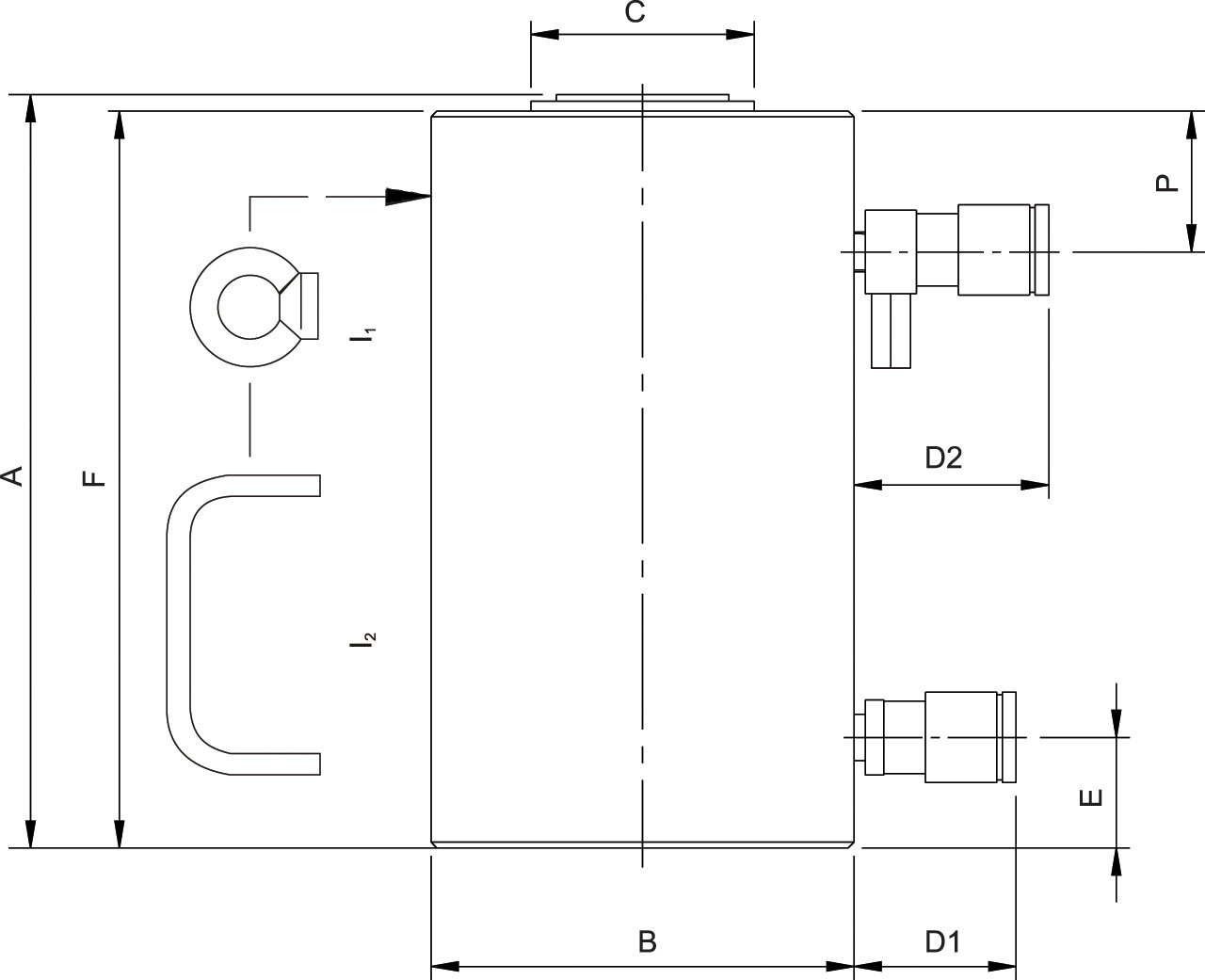

Réf. Modèle Course
mm
Hauteur rentré
mm
Tonnage
t
Capacité
kN/t
Type I A
mm
B
mm
C
mm
D1
mm
D2
mm
E
mm
F
mm
P
mm
Poids
kg
CAD
16.40100122002 HJ 50 H 15 150 282 50 510.3 / 52 I2 282 130 80 70 85 25 275 70 27
16.40100122009 HJ 100 H 5 50 170 100 1029.3 / 105 I1 170 178 105 70 85 27 163 52 29
16.40100122022 HJ 50 H 30 300 463 50 510.3 / 52 I2 463 130 80 70 85 38 456 70 44
16.40100122003 HJ 75 H 15 150 347 75 747.9 / 76.3 I2 347 156 80 70 85 47 340 83 46
16.40100122052 HJ 100 H 15 150 309 100 1029.3 / 105 I1 309 178 105 70 85 52 302 52 53
16.40100122004 HJ 75 H 30 300 497 75 747.9 / 76.3 I1 497 156 80 70 85 47 490 83 63
16.40100122061 HJ 150 H 15 150 317 150 1538.9 / 156.9 I1 317 227 115 70 85 57 310 55 76
16.40100122054 HJ 100 H 30 300 497 100 1029.3 / 105 I1 497 178 105 70 85 52 490 70 85
16.40100122071 HJ 200 H 15 150 327 200 2040.6 / 208.1 I1 327 261 160 70 85 60 320 60 121
16.40100122062 HJ 150 H 30 300 502 150 1538.9 / 156.9 I1 502 227 115 70 85 57 495 70 128
16.40100122072 HJ 200 H 30 300 507 200 2040.6 / 208.1 I1 507 261 160 70 85 60 500 70 186
16.40100122084 HJ 300 H 15 150 382 300 2933 / 299.1 I1 382 316 190 70 85 80 670 75 240
16.40100122091 HJ 400 H 15 150 402 400 3750 / 382.4 I1 402 358 200 70 85 76 395 80 325
16.40100122083 HJ 300 H 30 300 547 300 2933 / 299.1 I1 547 316 190 70 85 80 540 75 360
16.40100122043 HJ 500 H 15 150 442 500 4994 / 509.2 I1 442 412 210 70 85 85 435 90 390
16.40100122092 HJ 400 H 30 300 572 400 3750 / 382.4 I1 572 358 200 70 85 76 565 80 413
16.40100122038 HJ 500 H 30 300 587 500 4994 / 509.2 I1 587 412 210 70 85 85 580 90 520
