Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : simple
  • Type de retour : ressort
  • Une gamme de 12 modèles avec différentes capacités et longueurs de course
  • Duo Power Ring : joint et palier pour une longévité accrue
  • Le piston est muni d'une couche d’anodisation dure
  • La tête XL Saddle offre une excellente protection du piston du vérin et limite les charges excentriques
  • Presque tous les vérins ont une poignée

Fourni par défaut avec :

  • Raccord femelle High Flow A 118
  • Tête plate

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client
  • Fil de montage
  • Trous de montage
  • Plaque d'acier pour protéger le fond du vérin

Informations complémentaires
Ces vérins sont tout aussi robustes mais plus légers de 50 % que les vérins en acier ; ils offrent une meilleure sécurité au travailleurs lorsqu'il déplace une charge. Les vérins en aluminium sont faciles à manipuler et constituent une excellente alternative à l'acier. Lorsqu'utilisés pour le déplacement de charges dans des circonstances normales, ils dureront toute une vie. En revanche, les vérins en aluminium ne peuvent PAS être utilisés pour des applications de production ayant un nombre très élevé de cycles. Pour une utilisation sécuritaire des vérins en aluminium, Holmatro conseille de ne pas dépasser les 5000 cycles à une pression de travail maximale.





  • Matériau: Aluminium
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

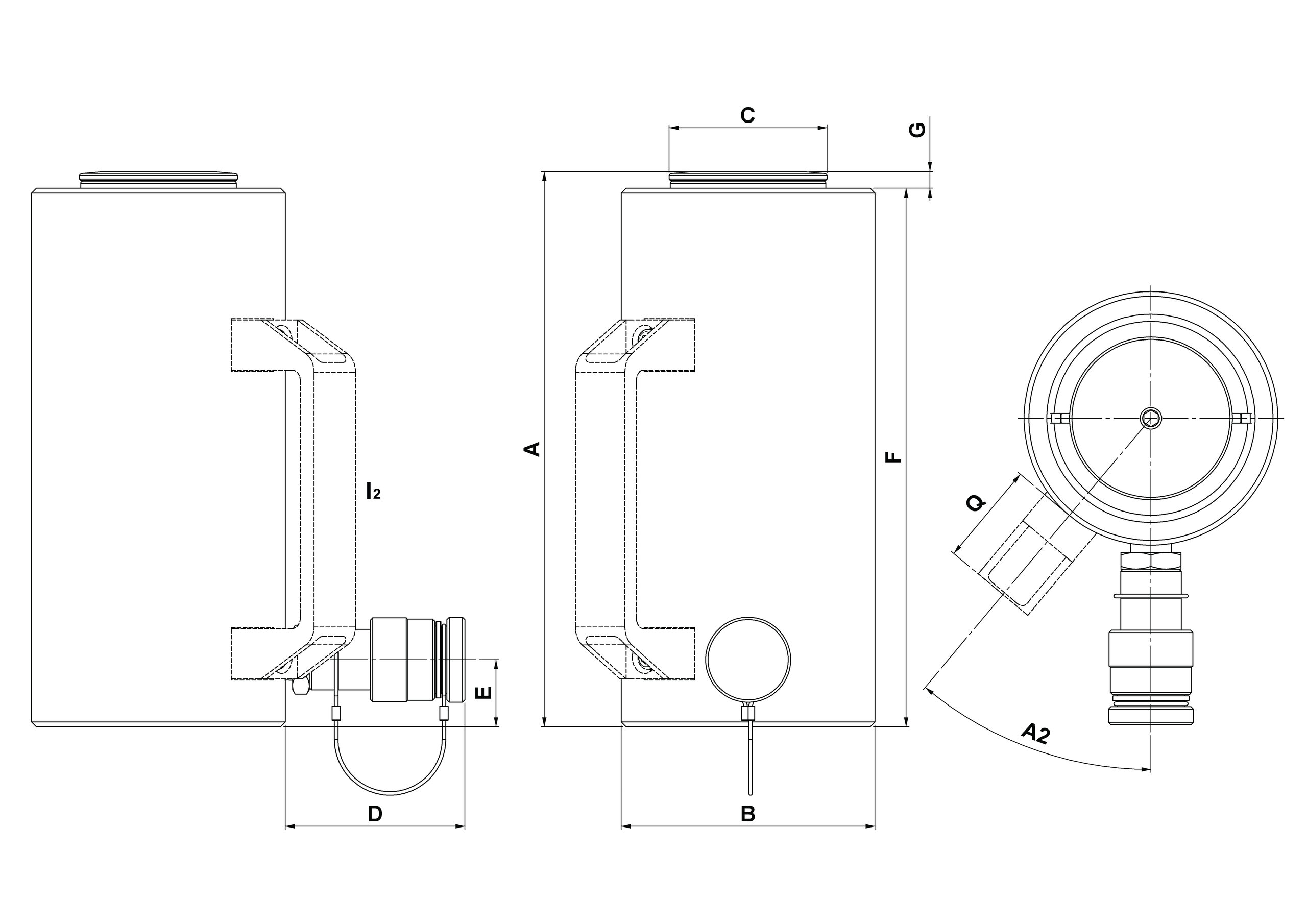

Modèle Longueur de course (mm) Hauteur rentré (mm) Qté d'huile nécessaire (cc) Tonnage (t) angle A2 ° A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Q (mm) Poids
kg
CAD
HAC 20 S 5 50 164 141 20 164 82 52 76 25 157 7 2,6
HAC 20 S 10 100 214 283 20 214 82 52 76 25 207 7 3,2
HAC 20 S 15 150 264 424 20 264 82 52 76 25 257 7 3,9
HAC 30 S 5 50 182 221 30 182 106 66 76 28 175 7 4,7
HAC 30 S 10 100 232 442 30 40 232 106 66 76 28 225 7 43 5,9
HAC 50 S 5 50 183 354 50 183 130 72 76 30 175 8 6,9
HAC 30 S 15 150 282 663 30 40 282 106 66 76 28 275 7 43 7
HAC 50 S 10 100 233 709 50 40 233 130 72 76 30 225 8 44 8,3
HAC 50 S 15 150 283 1 063 50 40 283 130 72 76 30 275 8 44 9,8
HAC 100 S 5 50 225 716 100 40 225 189 107 76 35 217 8 44 17,8
HAC 100 S 10 100 275 1 431 100 40 275 189 107 76 35 321 8 44 20,9
HAC 100 S 15 150 325 2 147 100 40 325 189 107 76 35 317 8 44 24,1
