Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : double
  • Type de retour : hydraulique
  • Une gamme de plus de 24 modèles avec différentes capacités et longueurs de course
  • Duo Power Ring : joint et palier pour une longévité accrue
  • Le piston est muni d'une couche d’anodisation dure
  • La tête XL Saddle offre une excellente protection du piston du vérin et limite les charges excentriques
  • Vrijwel alle cilinders beschikken over een handgreep

Fourni par défaut avec :

  • Raccord femelle High Flow A 118
  • Tête plate

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client
  • Fil de montage
  • Trous de montage
  • Plaque d'acier pour protéger le fond du vérin

Informations complémentaires
Ces vérins sont tout aussi robustes mais plus légers de 50 % que les vérins en acier ; ils offrent une meilleure sécurité au travailleur lorsqu'il déplace une charge. Les vérins en aluminium sont faciles à manipuler et constituent une excellente alternative à l'acier. Lorsqu'utilisés pour le déplacement de charges dans des circonstances normales, ils dureront toute une vie. En revanche, les vérins en aluminium ne peuvent PAS être utilisés pour des applications de production ayant un nombre très élevé de cycles. Pour une utilisation sécuritaire des vérins en aluminium, Holmatro conseille de ne pas dépasser les 5000 cycles à une pression de travail maximale.







  • Matériel: Aluminium
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

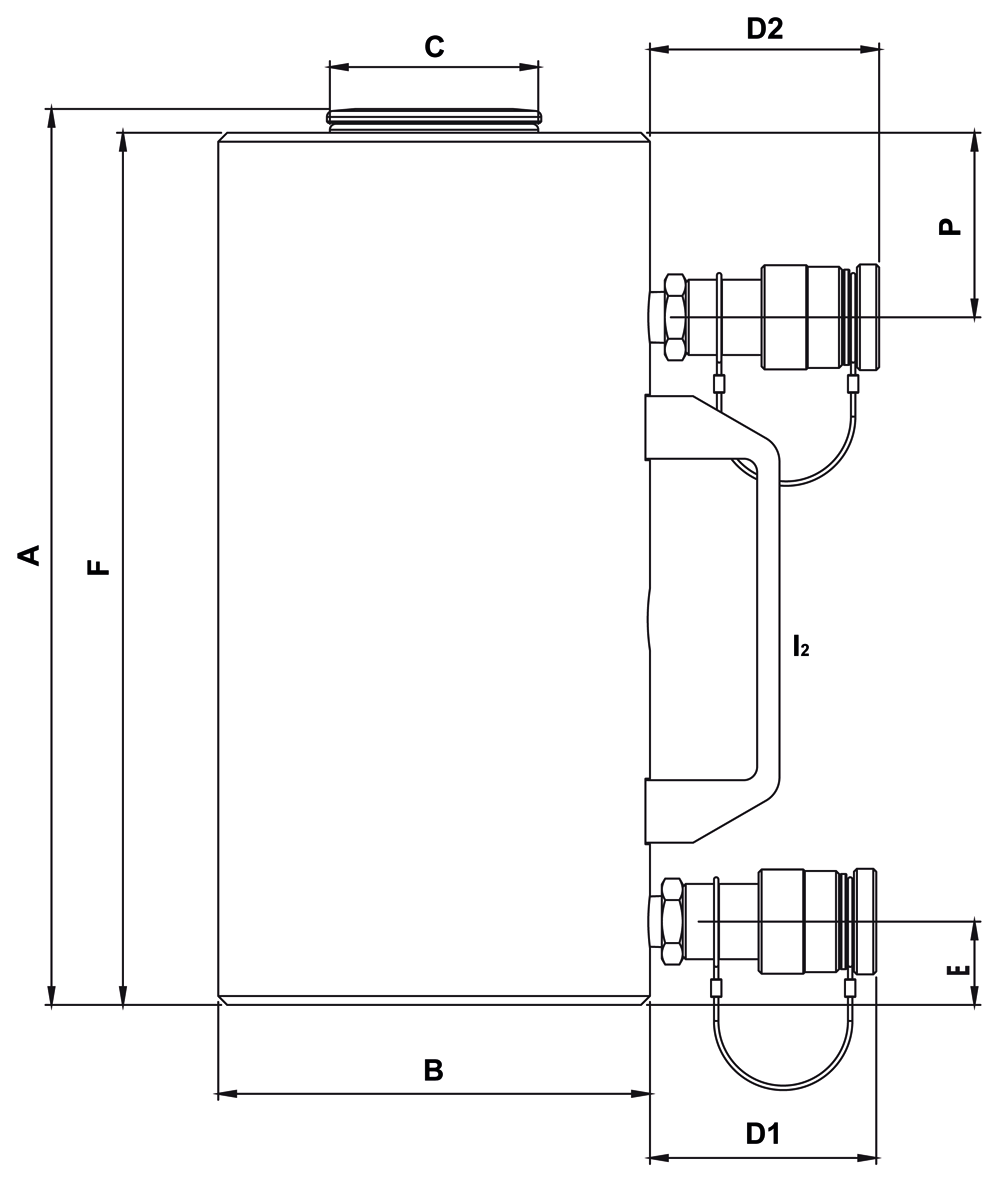

Réf. Modèle Longueur de course
mm
Hauteur rentré
mm
Tonnage
t
Capacité
kN/t
A
mm
B
mm
C
mm
D1
mm
D2
mm
E
mm
F
mm
P
mm
Poids
kg
CAD
16.40100122086 HAC 30 H 5 50 197 30 318.1 / 32.4 197 125 65 76 76 28 191,1 72 6,9
16.40100122085 HAC 30 H 10 100 247 30 318.1 / 32.5 247 125 65 76 76 28 241,5 72 8,5
16.40100122095 HAC 50 H 5 50 201 50 510.4 / 52 201 145 70 76 76 28 193 72 9,5
16.40100122080 HAC 30 H 15 150 297 30 318.1 / 32.6 297 125 65 76 76 28 291,5 72 10,2
16.40100122108 HAC 50 H 10 100 251 50 510.4 / 52 251 145 70 76 76 28 243 72 11,5
16.40100122079 HAC 30 H 20 200 347 30 318.1 / 32.7 347 125 65 76 76 28 341,5 72 11,6
16.40100122103 HAC 30 H 25 250 397 30 318.1 / 32.8 397 125 65 76 76 28 391,5 72 13,2
16.40100122097 HAC 50 H 15 150 301 50 510.4 / 52 301 145 70 76 76 28 293 72 13,3
16.40100122060 HAC 30 H 30 300 447 30 318.1 / 32.9 447 125 65 76 76 28 441,5 72 14,7
16.40100122098 HAC 50 H 20 200 351 50 510.4 / 52 351 145 70 76 76 28 343 72 15,4
16.40100122099 HAC 50 H 25 250 401 50 510.4 / 52 401 145 70 76 76 28 393 72 17,4
16.40100122100 HAC 50 H 30 300 451 50 510.4 / 52 451 145 70 76 76 28 443 72 19,3
16.40100122094 HAC 100 H 5 50 246 100 1030.8 / 105.1 246 195 105 76 76 35 235 72 19,7
16.40100122109 HAC 100 H 10 100 296 100 1030.8 / 105.1 296 195 105 76 76 35 285 72 23
16.40100122107 HAC 100 H 15 150 346 100 1030.8 / 105.1 346 195 105 76 76 35 335 72 26,8
16.40100122075 HAC 150 H 5 50 248 150 1030.8 / 105.1 248 235 125 76 76 35 240 72 27,7
16.40100122088 HAC 100 H 20 200 396 100 1030.8 / 105.1 396 195 105 76 76 35 385 72 29,9
16.40100122074 HAC 150 H 10 100 298 150 1030.8 / 105.1 268 235 125 76 76 35 290 72 32,3
16.40100122089 HAC 100 H 25 250 446 100 1030.8 / 105.1 446 195 105 76 76 35 435 72 33,2
16.40100122090 HAC 100 H 30 300 496 100 1030.8 / 105.1 496 195 105 76 76 35 485 72 36,6
16.40100122073 HAC 150 H 15 150 348 150 1030.8 / 105.1 348 235 125 76 76 35 340 72 38
16.40100122070 HAC 150 H 20 200 398 150 1030.8 / 105.1 398 235 125 76 76 35 390 72 41,5
16.40100122069 HAC 150 H 25 250 448 150 1030.8 / 105.1 448 235 125 76 76 35 440 72 46,1
16.40100122064 HAC 150 H 30 300 498 150 1030.8 / 105.1 498 235 125 76 76 35 490 72 50,6
