Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : double
  • Type de retour : hydraulique
  • Utilisable dans toutes les positions
  • Protection contre la sortie du piston
  • Protection contre la surpression sur côté retour
  • Tête creuse : évite d'endommager le piston et facile à remplacer par tête filetée ou oscillante

Fourni par défaut avec :

  • Raccord femelle High Flow A 118 sur port d'entrée
  • Raccord femelle High Flow avec soupape de soulagement A 418 sur port de sortie
  • Tête creuse

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client
  • Fil de fixation
  • Trous de fixation



  • Matériau: Acier
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

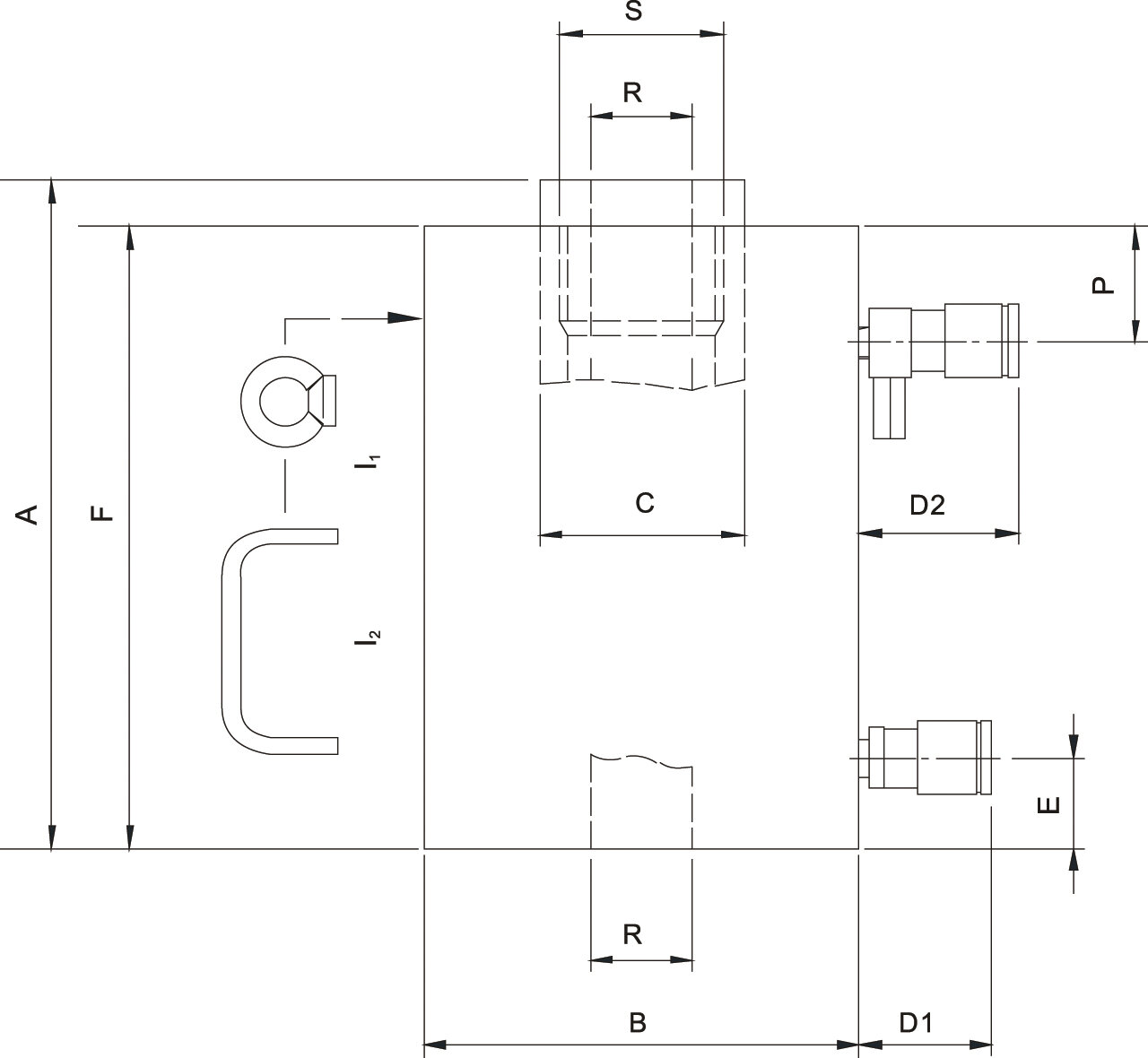

Modèle Tonnage (t) Longueur de course (mm) Hauteur rentré (mm) A (mm) B (mm) C (mm) D1 (mm) D2 (mm) E (mm) F (mm) P (mm) R (mm) Filetage S Poids
kg
CAD
HHJ 30 H 15 30 150 285 285 120 70 70 85 40 275 50 33 M50x1,5 23
HHJ 60 H 20 60 200 334 334 166 80 70 85 41 319 39 45 M65x1,5 40
HHJ 100 H 10 100 100 265 265 210 100 70 85 52 245 55 54 M72x2 53
HHJ 100 H 20 100 200 395 395 210 100 70 85 52 375 75 54 M72x2 78
