Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : simple
  • Type de retour : ressort
  • Version compacte, plate ; efficace en cas d'espace d'insertion limité
  • Utilisable dans toutes les positions
  • Avec trous de fixation pour assemblage aisé
  • Protection contre la sortie du piston
  • Joint racleur : protège des salissures et augmente la durée de vieD
  • Piston cannelé ; pas besoin de tête

Fourni par défaut avec :

  • Raccord femelle High Flow A 118

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client
  • Fil de fixation
  • Trous de fixation
  • Matériau: Acier
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

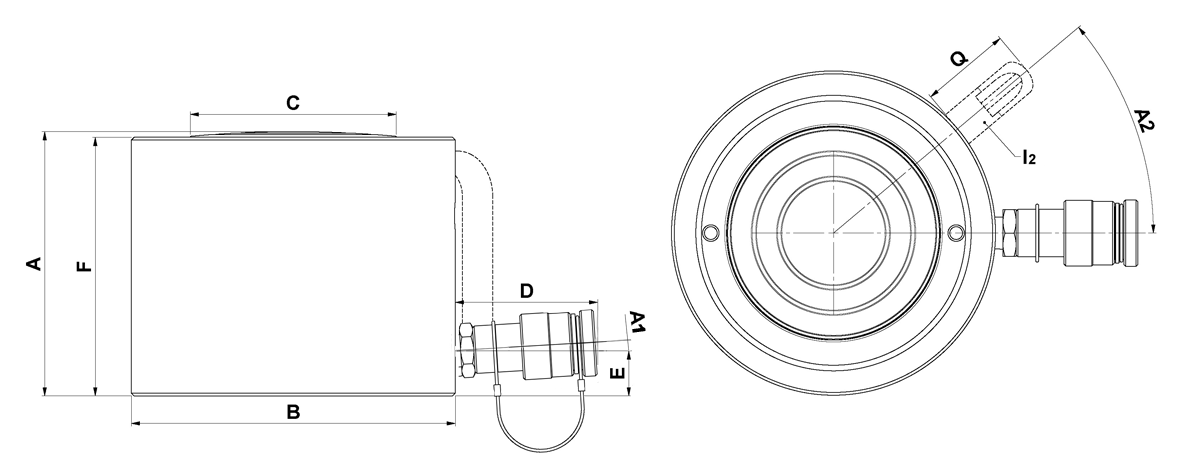

Réf. Modèle Course (mm) Poids (kg) Hauteur rentré (mm) Tonnage (t) Capacité (kN/t) angle A1 ° angle A2 ° A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Q (mm) CAD
16.40100112300 HSC 10 S 5 50 2,9 100 10 99.8 / 10.2 5 100 70 36 77 15 99
16.40100112301 HSC 20 S 5 50 5,5 103 20 203.6 / 20.8 5 103 98 50 77 15 102
16.40100112302 HSC 30 S 5 50 6,1 106 30 318.1 / 32.4 106 104 62 76 19 104
16.40100112303 HSC 50 S 5 50 9,7 117 50 510.4 / 52 117 128 75 76 19 116
16.40100112304 HSC 100 S 5 50 22,2 141 100 1030.6 / 105.1 40 141 173 110 76 24 139 49
