Informations générales :

  • Différents diamètres d’arbre disponibles.
  • Gorge adaptable à d’autres diamètres de câble.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

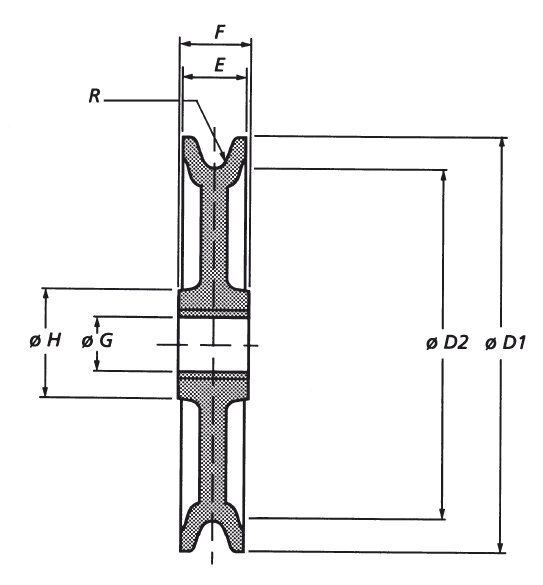

Réf. Taille Matériel Roulement Ø D1 Ø D2
mm
E
mm
F
mm
Ø G
mm
Ø H
mm
R
mm
Poids
kg
CAD
10.49312516001 22 GGG-60 Bronze 250 195 50 60 60 120 12 12
10.49313017001 24 GGG-70 Bronze 300 250 55 60 70 130 13 15
10.4931351.7001 26 GGG-70 Bronze 350 305 70 75 70 150 14 20
10.49314017001 28 GGG-70 Bronze 400 345 75 80 80 180 15 32
10.49314517001 32 GGG-70 Bronze 450 390 75 85 80 190 17 48
10.49315016001 36 GGG-60 Bronze 500 430 90 100 100 225 19,5 80
10.49315516001 40 GGG-60 Bronze 550 480 100 120 120 220 21,5 80
