Crosby

Informations générales : Emerillon sans roulement. Conforme à la Federal Specification RR-C-271D.




  • Matériel: acier allié.
  • Marquage: CMU, nom du fabricant
  • Finition: Galvanisé.
  • Note: Ces émerillons conviennent pour positionner une charge mais ne peuvent pas pivoter sous charge.
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

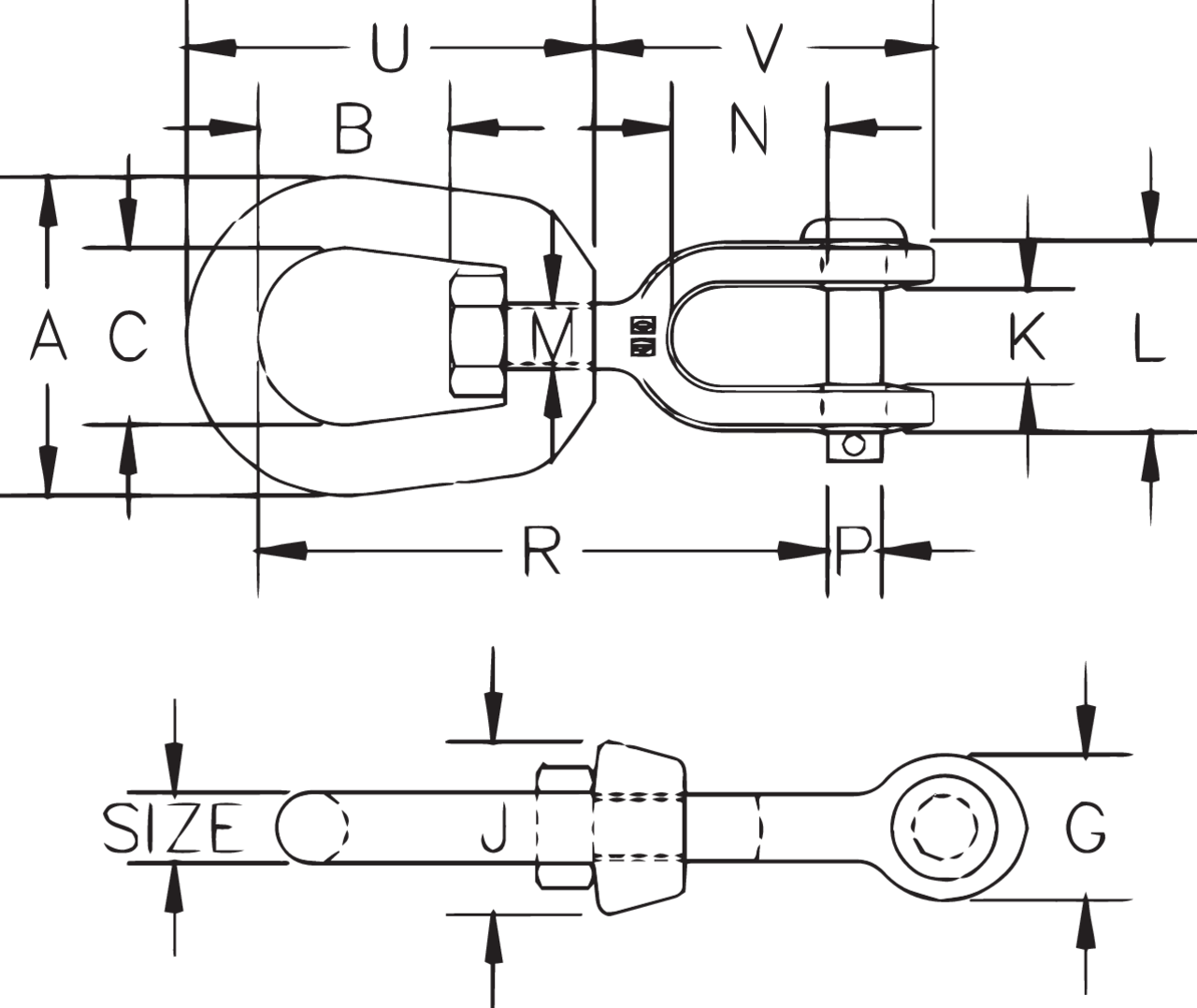

Réf. Dia.
mm
CMU
Tonnes
A
mm
B
mm
C
mm
G
mm
J
mm
K
mm
L
mm
M
mm
N
mm
P
mm
R
mm
U
mm
V
mm
Poids
kg
CAD
440 6 0,39 31,8 17,5 19,1 17,5 17,5 11,9 26,2 7,85 22,4 6,35 67,0 42,9 42,9 0,1
441 8 0,57 41,4 20,6 25,4 20,6 20,6 12,7 28,7 9,65 22,4 7,85 74,5 52,0 46,0 0,15
442 10 1,02 51,0 23,9 31,8 25,4 25,4 16,0 35,8 12,7 26,9 9,65 92,0 63,5 57,0 0,3
443 13 1,63 63,5 33,3 38,1 33,3 33,3 19,1 44,5 16,0 33,3 12,7 114 81,0 73,0 0,61
444 16 2,36 76,0 39,5 44,5 41,4 38,1 23,9 52,0 19,1 38,1 16,0 135 98,5 87,50 1,12
445 19 3,27 89,0 44,5 51,0 47,8 47,8 28,7 64,5 22,4 44,5 19,1 154 109 102 1,76
446 22 4,54 102 52,0 57,0 54,0 54,0 34 70,9 25,4 52,0 22,4 178 127 115 2,66
447 25 5,67 114 58,5 63,5 67,0 60,5 44,5 94,5 28,7 71,5 28,7 217 146 151 4,46
448 32 8,16 145 68,5 79,5 79,5 76,0 52,0 109 41,4 71,5 35,1 240 171 162 7,14
449 38 20,5 178 98,5 102 143 102 73,0 152 57,0 113 57,0 374 254 275 24,8
