Charge d'épreuve : 2 x CMU

La CMU indiquée est pour un levage à la verticale

  • Matériel: Acier carbone C15
  • Marquage: Selon la norme, CE, CMU, filetage
  • Finition: Brut ou zingué

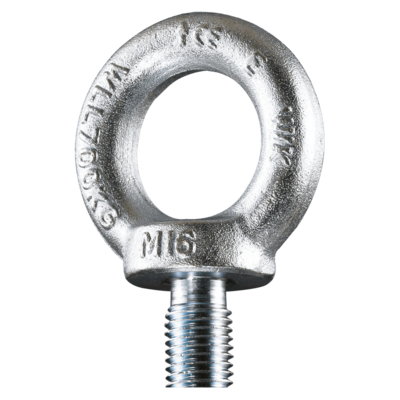

  • Norme: DIN 580
  • Coefficient de sécurité: 6:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
Filetage D
mm
L
mm
S
mm
T
mm
k
mm
Poids
kg
CAD
14033 0,14 M8 20 36 8 20 13 0,06
14034 0,23 M10 25 45 10 25 17 0,11
14035 0,34 M12 30 53 12 30 20,5 0,18
14037 0,7 M16 35 62 14 35 27 0,28
14039 1,2 M20 40 71 16 40 30 0,44
14041 1,8 M24 50 90 20 50 36 0,83
14043 3,2 M30 65 109 24 60 45 1,7
14045 4,6 M36 75 128 28 70 54 2,7
14046 5 M42 85 147 32 80 63 4
11.40580C15E48 8,6 M48 100 168 38 90 68 6,4

Download CAD

Description

Get CAD
Télécharger
Filetage
  WLL (ton)
M8 0.14 0.095
M10 0.23 0.17
M12 0.34 0.24
M16 0.7 0.5
M20 1.2 0.83
M24 1.8 1.27
M30 3.2 2.6
M36 4.6 3.7
M42 6.3 5
M48 8.6 6.1
