- Corps hexagonal jusqu'à 80T

  • Matériel: Acier allié trempé et revenu
  • Finition: Peint
CROCHET ROV A TIGE TYPE HK5

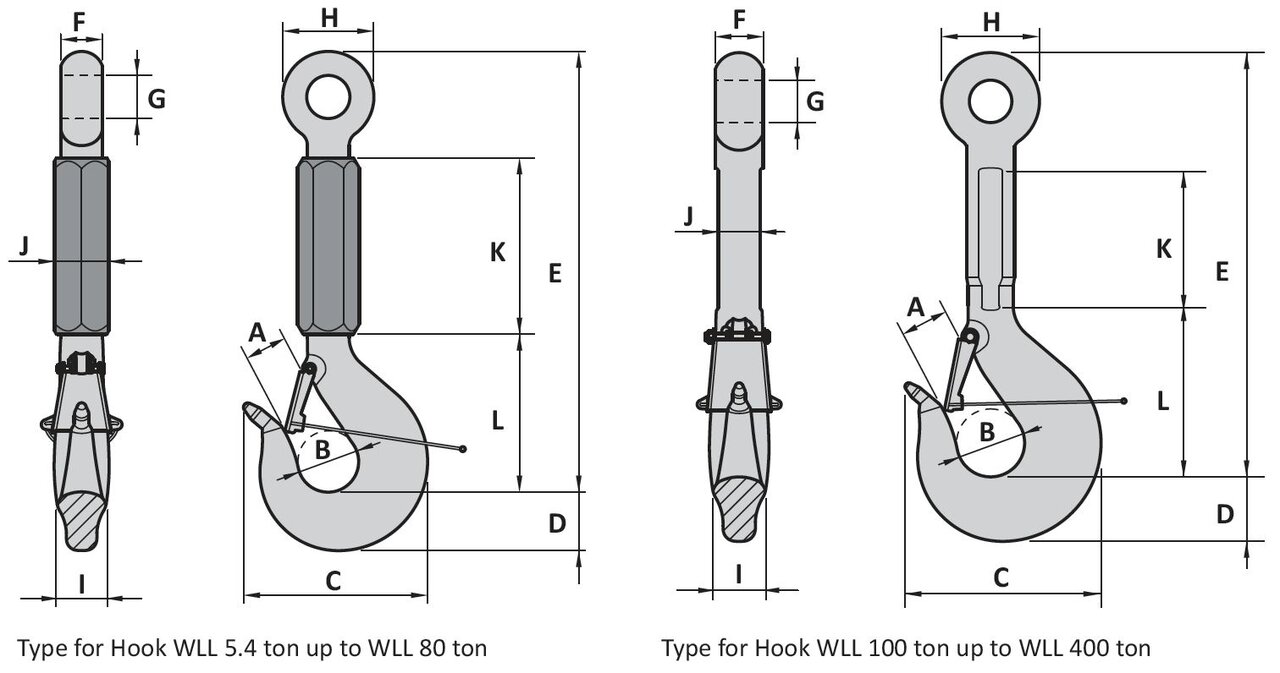

CROCHET ROV A TIGE TYPE HK5_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
J
mm
K
mm
L
mm
Poids
kg
CAD
5,4 34 50 161 40 515 34 31 68 32 45 250 150 7
168694 12,5 41 63 200 58 565 45 40 90 45 60 260 180 12
16 49 70 224 67 610 48 44 102 53 60 280 190 18
168695 25 55 80 248 75 650 56 52 105 60 70 270 230 22
32 59 90 288 85 800 65 60 140 67 80 360 265 34
40 69 100 316 95 820 70 70 150 75 85 330 285 45
50 76 112 343 106 850 75 72 160 85 100 350 285 62
63 84 125 376 118 900 85 85 180 95 110 360 322 79
80 97 140 418 132 950 100 85 210 106 120 290 390 108
100 110 160 462 150 1 000 110 100 230 118 98 650 400 155
125 132 180 509 170 1 050 125 100 260 132 106 280 450 207
160 137 200 584 190 1 100 140 130 305 150 120 280 480 308
200 167 224 648 212 1 200 160 130 350 170 136 280 510 367
250 188 250 740 236 1 250 180 145 370 190 150 300 540 500
300 205 280 825 265 1 320 190 160 405 212 160 300 580 730
400 225 315 920 300 1 400 210 185 465 236 180 300 630 1 000
