Crosby

Terminaison câble

Informations générales :

  • Terminaison de sertissage/manchonnage pour câble acier.
  • Dureté contrôlée par recuit de globularisation.
  • Pièce forgée pouvant être emboutie à froid

Efficience : 100% (idem CRM câble d'acier).

  • Matériel: Acier au carbone de haute qualité
  • Marquage: Code d'identification et symbole du fabricant.
  • Finition: Non-galvanisé.
  • Coefficient de sécurité: 5:1

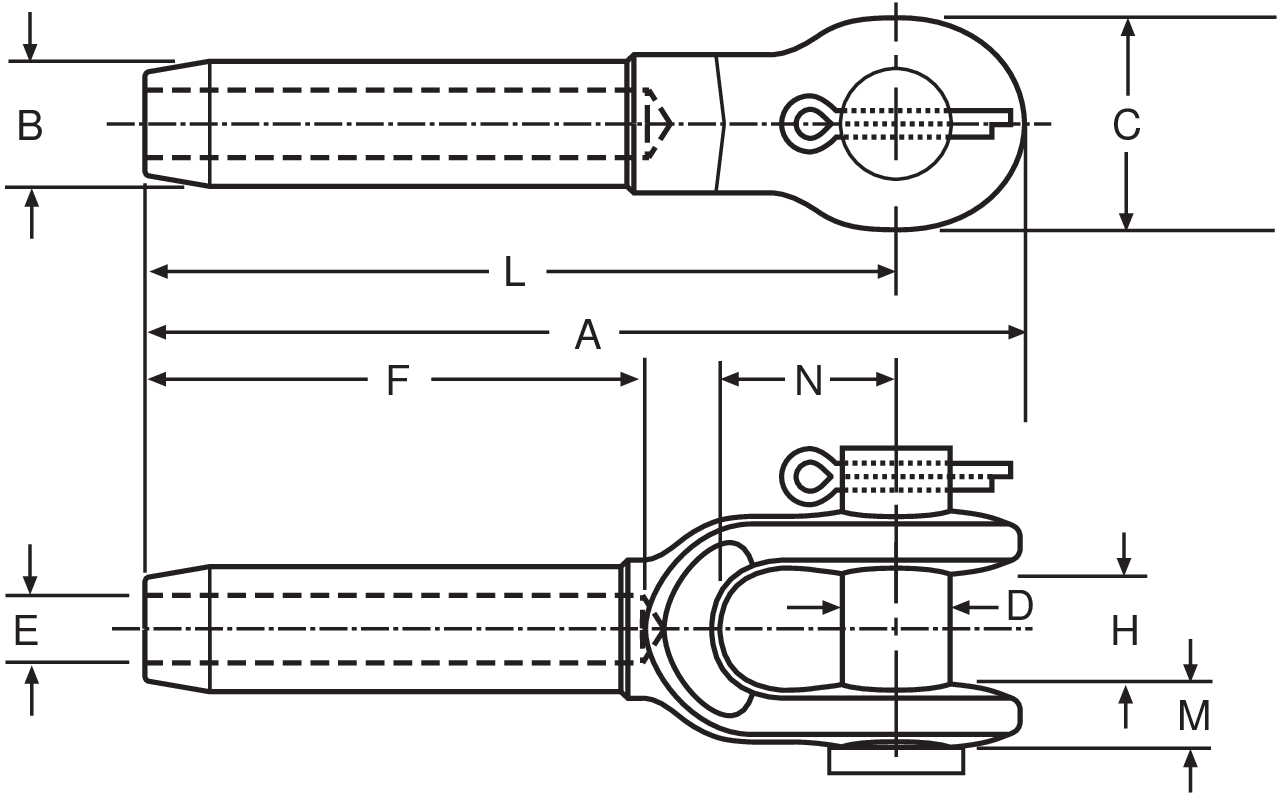

Douille à chape
Douille à sertir
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Rope diameter
mm
Dia. max. après sertissage
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
L
mm
M
mm
N
mm
Poids
kg
CAD
365 6 11,7 122 12,7 35,1 17,5 6,85 54,0 17,5 102 9,65 38,1 0,24 -
366 8 18 159 19,6 41,1 20,6 8,65 81,0 20,6 135 11,9 44,5 0,51 -
367 9-10 18 159 19,6 41,1 20,6 10,4 81,0 20,6 135 11,9 44,5 0,59 -
368 11-12 23,1 198 24,9 51,0 25,4 12,2 108 25,4 170 14,2 51,0 0,94 -
369 13 23,1 198 24,9 51,0 25,4 14,0 108 25,4 170 14,2 51,0 0,94 -
370 16 29,5 241 31,8 60,5 30,2 17,0 135 31,8 207 17,3 57,0 2,05 -
10.101039129 14 29,5 241 31,8 60,5 30,2 15,5 135 31,8 207 17,3 57,0 2,12 -
371 18-20 36,1 294 39,4 70,0 35,1 20,3 162 38,1 254 20,3 70,0 3,62 -
372 22 39,4 341 43,2 79,5 41,1 23,9 189 44,5 295 23,9 82,5 5,23 -
373 24-26 45,7 393 50,5 93,5 51,0 26,9 216 51,0 340 26,9 95,5 8,07 -
374 28 52 440 57,0 105 57,0 30,2 245 57,0 381 30,2 108 11,5 -
375 32 58,5 484 64,5 114 63,5 33,8 272 63,5 419 31,0 119 16,1 -
376 34-36 65 532 71,0 127 63,5 36,8 297 63,5 461 35,1 133 19,8 -
10.101039281 38-40 71,5 589 78,0 140 70,0 40,1 325 76,0 502 43,4 145 26,5 -
10.101039307 44 77,5 676 86,0 170 89,0 47,2 378 89,0 584 53,6 171 40,3 -
10.101042767 48-52 90,5 799 100 203 95,5 53,5 432 102 683 60 203 66 -
