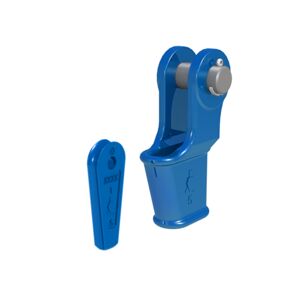

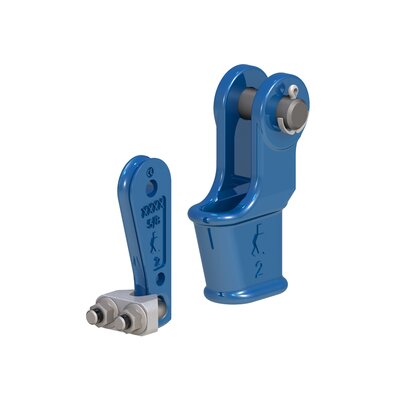

La boite à coin avec goupille est facilement démontable. Elle convient pour des utilisations dans des environnements avec des températures négatives.

Corps et coin en en acier moulé trempé et revenu. Ils sont conçus pour une installation facile et une efficacité optimale du câble métallique.

  • Matériel: Acier moulé trempé et revenu
  • Marquage: Selon la norme, Marqué CE, Toutes les pièces sont entièrement traçables jusqu'à leur certificat par lot ou numéro de série marqué sur chaque composant.
  • Température maximale d'utilisation: - 40°C à + 110°C - Utilisation à des températures plus élevées possible avec réduction de la CU.
  • Norme: EN 10204
  • Attention: L'efficacité de la connexion entre un câble métallique à 6 et 8 torons et d'une boite à coin est de 80 % de la charge de rupture minimale du câble mais limitée à la charge de rupture minimale de la boite à coin (MBL).
boite à coin
boite à coin
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

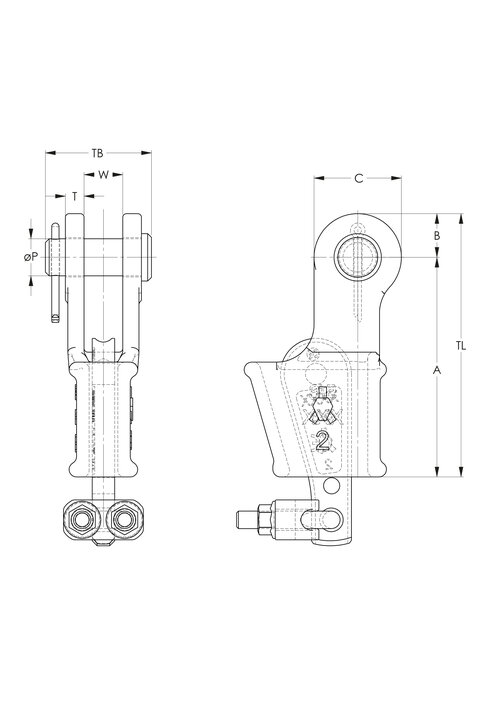

Réf. Rope diameter
mm
Rupture min. Finish Finition A
mm
B
mm
C
mm
øP
mm
T
mm
TL
mm
TB
mm
W mm Poids
kg
10.20OWSTG05G 9-10 12 Galvanized Galvanized 145 23 46 21 11 168 63 21 1,9
10.20OWSTG05P 9-10 12 Painted Painted 145 23 46 21 11 168 63 21 1,9
10.20OWSTG1G 11-13 20 Galvanized Galvanized 157 29 57 25 12 185 67 25 2,4
10.20OWSTG1P 11-13 20 Painted Painted 157 29 57 25 12 185 67 25 2,4
10.20OWSTG2G 14-16 25 Galvanized Galvanized 190 35 70 30 15 225 85 31 5
10.20OWSTG2P 14-16 25 Painted Painted 190 35 70 30 15 225 85 31 5
10.20OWSTG3G 18-19 40 Galvanized Galvanized 210 40 80 35 16 250 95 38 8
10.20OWSTG3P 18-19 40 Painted Painted 210 40 80 35 16 250 95 38 8
10.20OWSTG4G 20-22 55 Galvanized Galvanized 252 48 95 41 18 300 110 44 11
10.20OWSTG4P 20-22 55 Painted Painted 252 48 95 41 18 300 110 44 11
10.20OWSTG5G 23-26 75 Galvanized Galvanized 298 55 110 51 22 353 128 51 16
10.20OWSTG5P 23-26 75 Painted Painted 298 55 110 51 22 353 128 51 16
10.20OWSTG6G 27-29 90 Galvanized Galvanized 322 65 130 57 25 387 142 57 23
10.20OWSTG6P 27-29 90 Painted Painted 322 65 130 57 25 387 142 57 23
10.20OWSTG7G 30-32 100 Galvanized Galvanized 350 73 146 63 28 423 155 63 34
10.20OWSTG7P 30-32 100 Painted Painted 350 73 146 63 28 423 155 63 34
