Crosby

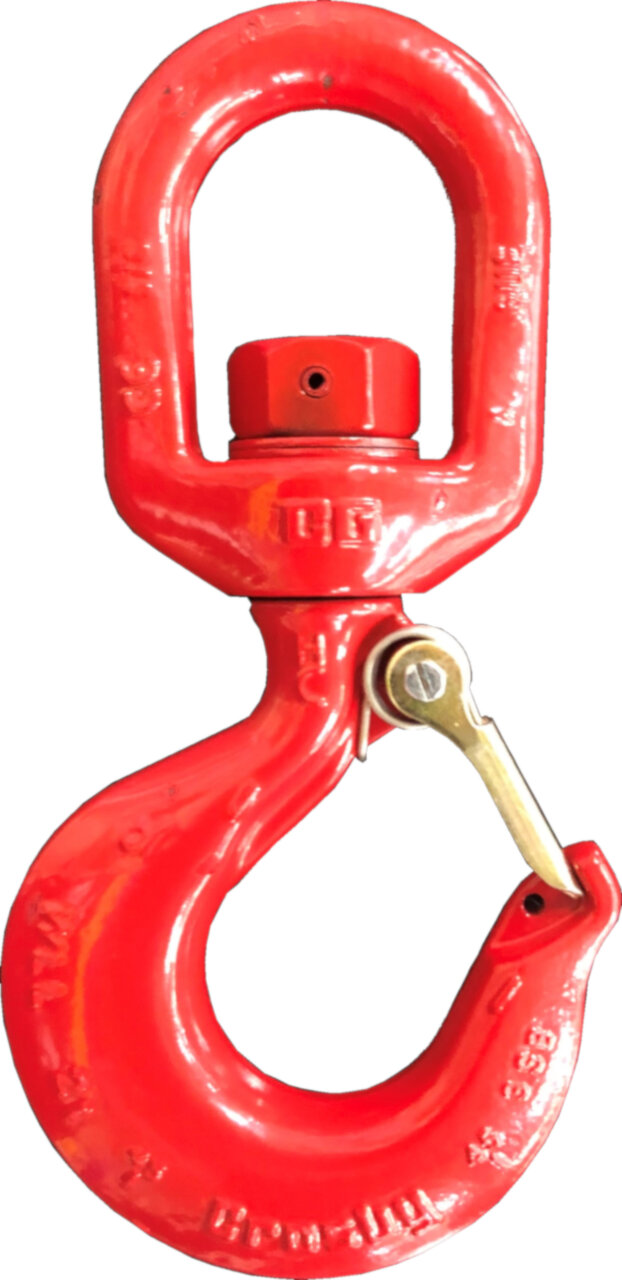

Informations générales : Crochet à émerillon avec linguet S-322.

  • Matériel: Acier allié
  • Marquage: Marqué CE, Code, Grade, CE, nom du fabricant, indicateurs d'angle qui indiquent l'angle inclus maximum alloué entre deux brins suspendus dans un crochet
  • Finition: Peinture
  • Attention: Ne pas effectuer de rotations du crochet sous charge. Ce crochet sert uniquement à maintenir la charge en place et n'est pas conçu pour pivoter sous charge.
  • Coefficient de sécurité: 4:1
  • Grade: 8
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
L
mm
O* R
mm
S (mm) AA**
mm
Poids
kg
CAD
11.101048807 1,25 51 20,8 31,8 72,5 31,8 18,5 20,6 144 23,6 116 9,65 38,1 0,34
11.101048816 1,6 63,5 33,3 38,1 80 35,1 21,3 23,9 170 24,6 136 12,7 50,8 0,57
11.101048825 2,5 76 38,1 44,5 91 38,1 25,4 29,5 187 26,9 155 16 50,8 1,02
11.101048834 3,2 76 38,1 44,5 102 41,1 28,7 33,3 210 29,5 165 16 50,8 1,04
11.101048840 5,4 89 41,7 50,8 123 51 36,6 41,4 246 35,8 191 19,1 63,5 2,25
11.101048859 8 116 58 63,5 160 63,5 46 52,5 317 42,9 245 25,4 76,2 4,67
11.101048868 11,5 127 62 70 192 76 57 67 375 56,5 289 28,7 101 8,8
11.101048880 16 143 63 79 212 82,5 66 74,5 417 61 311 31,8 101 10,5
11.101048889 22 180 95,5 104 263 108 76 89 542 81 424 38,1 127 21,3
11.101025688 31,5 180 95,5 104 346 127 93 118 590 82,6 459 38,1 165 32
