Anneau de levage en acier inoxydable.

Différents angles d'inclinaison.

  • Matériel: AISI 316
  • Marquage: Marqué CE, CMU, matériau, fournisseur, angle de levage, numéro de lot
  • Coefficient de sécurité: 6:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
Dia. filetage
mm
CMU ß 90°
t
CMU 0-45°
t

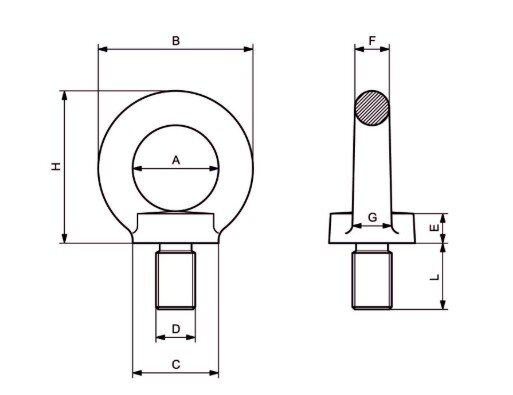

A
mm
B
mm
C
mm
D
mm
E
mm
L
mm
S
mm
Poids
kg
CAD
11.44A553PB6 0,09 M6 0,045 0,06 6 36 20 20 6 13 8 0,05
11.44A553PB8 0,14 M8 0,07 0,1 8 36 20 20 6 13 8 0,06
11.44A553PB10 0,23 M10 0,115 0,17 10 45 25 25 8 17 10 0,12
11.44A553PB12 0,34 M12 0,17 0,24 12 54 30 30 10 20,5 12 0,18
11.44A553PB14 0,5 M14 0,25 0,35 14 54 30 30 10 20,5 12 0,19
11.44A553PB16 0,7 M16 0,35 0,5 16 63 35 35 12 27 14 0,31
11.44A553PB18 0,93 M18 0,465 0,65 18 63 35 35 12 27 14 0,4
11.44A553PB20 1,2 M20 0,6 0,86 20 72 40 40 14 30 16 0,44
11.44A553PB24 1,8 M24 0,9 1,29 24 90 50 50 18 36 20 0,94
11.44A553PB30 3,2 M30 1,6 2,3 30 108 60 65 22 45 24 1,8
