Anneau ovale simple AWI

pewag

Informations générales : Anneau ovale simple (maille de tête simple) en acier inoxydable pour élingues chaînes et câble à 1 brin et à 2 brins. Peut aussi être utilisée comme maillon de connexion ou d'extrémité.

Testé à 100% de sa capacité de charge.

L'anneau ovale est adapté à une utilisation dans l'eau et  eaux usées. Il peut également être utilisé en relation avec des produits chimiques et  alimentaires : cependant des restrictions s'appliqueront.

  • Matériel: 1.4404 (AISI 316L), 1.4462 (AISI 318LN).
  • Marquage: Marqué CE, Dimension, CE
  • Finition: Décapé et sablé.
  • Coefficient de sécurité: 4:1
  • Grade: 6
Anneau de levage Anneau ovale simple AWI
Anneau de levage
Chaîne de levage
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

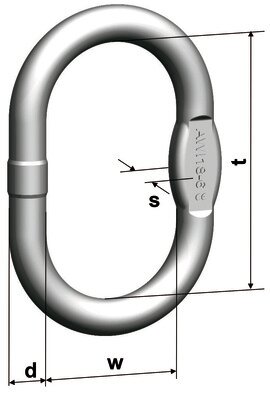

Réf. Code CMU
Tonnes		 A utiliser sur crochet simple selon DIN 15401 jusque n° Pour dia. chaîne 1 brin
mm		 Pour dia. chaîne 2 brins
mm		 Double hook DIN 15402 Nr. d
mm		 s
mm		 t
mm		 w
mm		 Poids
kg		 CAD
11.0450342 AWI 8-6 0,56 0,5 4 4 8 60 35 0,08
165083 AWI 10-6 0,85 1,6 5 5 2,5 10 80 50 0,16
165587 AWI 13-6 1,6 2,5 6/7/8 6 4 13 10 110 60 0,34
164564 AWI 16-6 2,6 2,5 10 7/8 4 16 14 110 60 0,53
168532 AWI 18-6 3,5 5 - 10 6 18 14 135 75 0,83
162529 AWI 22-6 6,3 6 13/16 13 8 23 17 160 90 1,55
11.0450354 AWI 26-6 8,9 8 20 16 10 27 20 180 100 2,46
11.0498994 AWI 45* 12 25 26 - 32 45 340 180 12,82
11.0450356 AWI 32-6 13,2 10 - 20 12 32 26 200 110 3,86
11.0450358 AWI 36-6 14,7 16 - - 20 36 29 260 140 6,22

Télécharger CAD
