Conforme à la directive européenne 2006/42/CE

  • En acier allié forgé trempé et revenu – Grade 80
  • Coefficient d’utilisation : 4
  • Crochet soudable de sécurité pour godet de pelle hydraulique
  • La soudure doit être faite selon la DIN 5817 resp. 15429, par un soudeur qualifié selon EN 2871
  • Matériel: Acier allié, grade 8, trempé et revenu.
  • Finition: Peinture jaune
  • Coefficient de sécurité: MBL equals 4 x WLL
  • Grade: 8
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

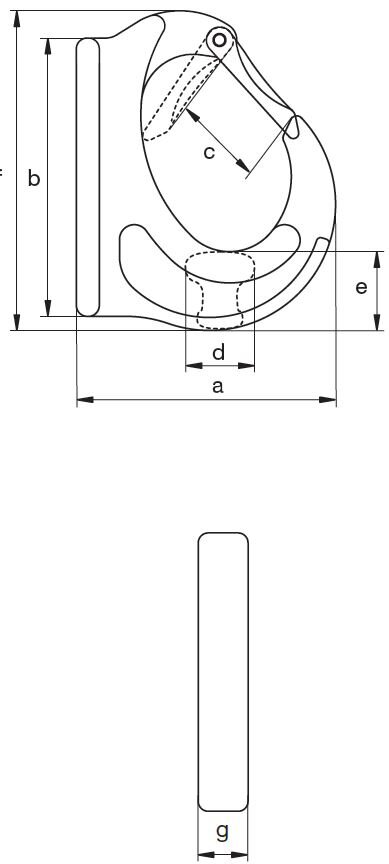

Réf. CMU Largeur a
mm
Largeur d'ouverture c
mm
Epaisseur d
mm
Largeur e
mm
Longueur b
mm
Largeur g
mm
Longueur f
mm
Poids
kg
CAD
11.28GH0.75J 0,75 59 22 14 21 71 20 82 0,24
11.28GH1J 1 72 25 19 28 78 26 108 0,52
11.28GH2J 2 92 33 20 28 85 34 114 0,7
11.28GH3J 3 105 33 26 32 104 34 129 1,15
11.28GH4J 4 121 38 27 37 130 38 148 1,66
11.28GH5J 5 138 43 28 46 150 44 167 2,36
11.28GH8J 8 145 43 42 53 148 51 173 3,32
11.28GH10J 10 178 60 47 61 197 67 225 6,44
11.28GH15J 15 185 65 62 70 226 80 251 9,7
