Ce crochet est un dispositif de positionnement et n’est pas conçu pour pivoter sous charge.

- Charge d'épreuve à 2.5 fois la CMU

Avec bague en laiton.

Grade 80.

  • Matériel: Acier allié
  • Marquage: Selon la norme
  • Finition: peinture rouge
  • Norme: EN 1677-3
  • Coefficient de sécurité: 4:1
  • Grade: 8
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

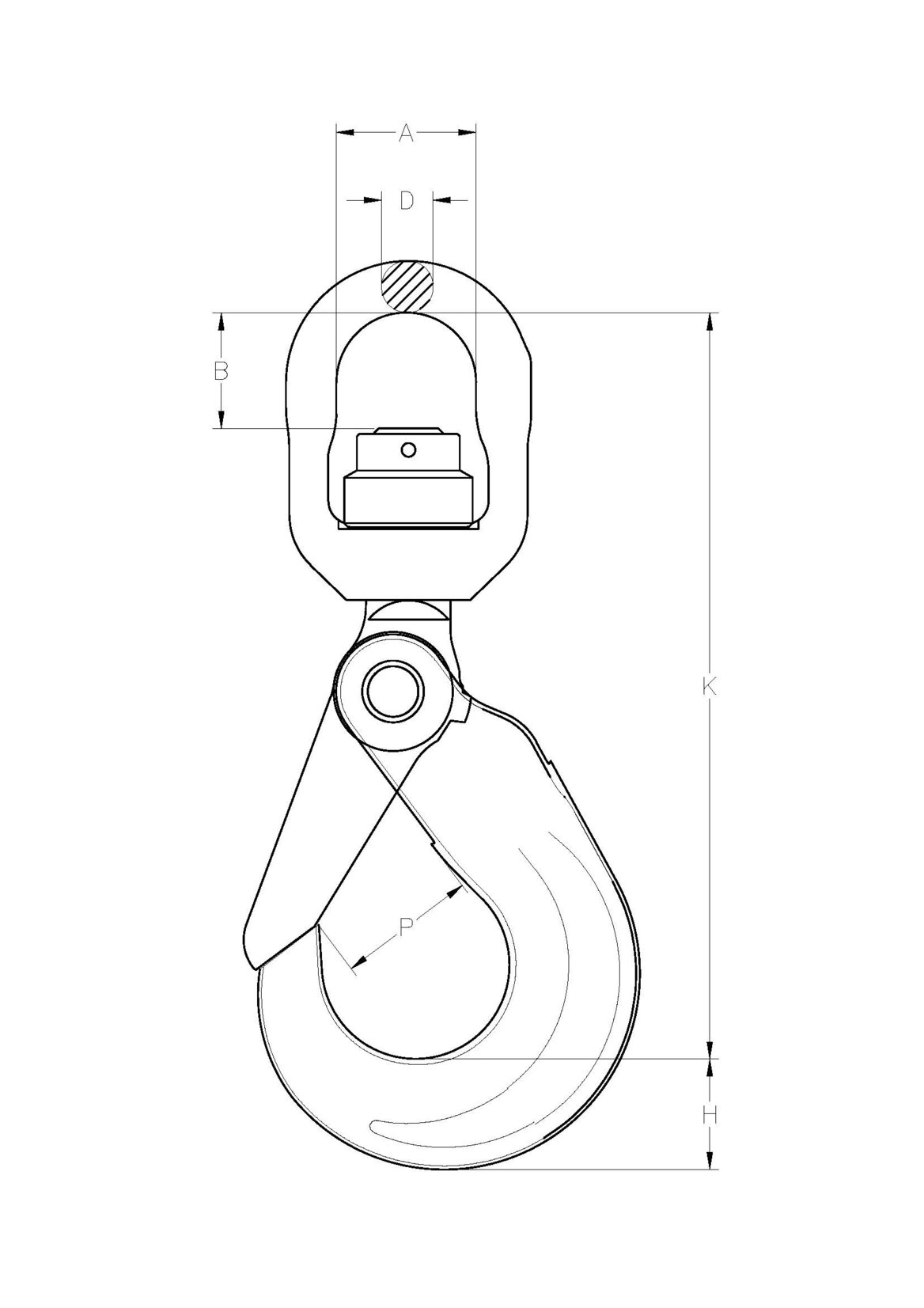

Réf. CMU
Tonnes
Chaîne grade 80 1 brin
mm
A
mm
B
mm
D
mm
H
mm
K
mm
P
mm
T
mm
Poids
kg
CAD
167083 1,12 6 31 22 12 19 149 29 15 0,7
165371 2 7, 8 36 29 14 24 186 34 20 1,2
165372 3,15 10 40 34 16 30 220 44 26 2
165373 5,3 13 46 43 22 39 267 52 30 4,1
165374 8 16 60 50 24 49 328 60 36 7,2
167086 12,5 18, 20 75 82 26 62 388 90 48 11,5
11.158-027-22R 15 22 97 95 33 63 457 80 49 18,6
11.158-027-26R 21,2 26 123 115 42 69 535 99 56 31,9
