Crosby

- Type 320 AN

- Tous les crochets sont équipés d'un linguet de sécurité

- Charge d'épreuve : 2.5 x CMU

- Codes de charge estampés sur chaque crochet.

- Crochet supplémentaire marqué avec indicateurs de déformation. Deux marques placées de manière stratégique, une juste en dessous de la tige ou de l'œil et l'autre au bout du crochet, ce qui permet une mesure QUIC-CHECKTM afin de déterminer si l'ouverture de la gorge a changé, indiquant ainsi une surcharge.

- Crochet supplémentaire marqué avec indicateurs d'angle. Indique l'angle inclus maximal autorisé entre deux (2) pieds d'élingue dans le crochet.

- Disponible également en acier au carbone Grade 4.

  • Matériel: Acier allié, trempé et revenu.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 1677-2
  • Attention: Facteur sécurité = 4,5:1 de 31,5 à 60 tonnes WLL
  • Coefficient de sécurité: 5:1
  • Grade: 8
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

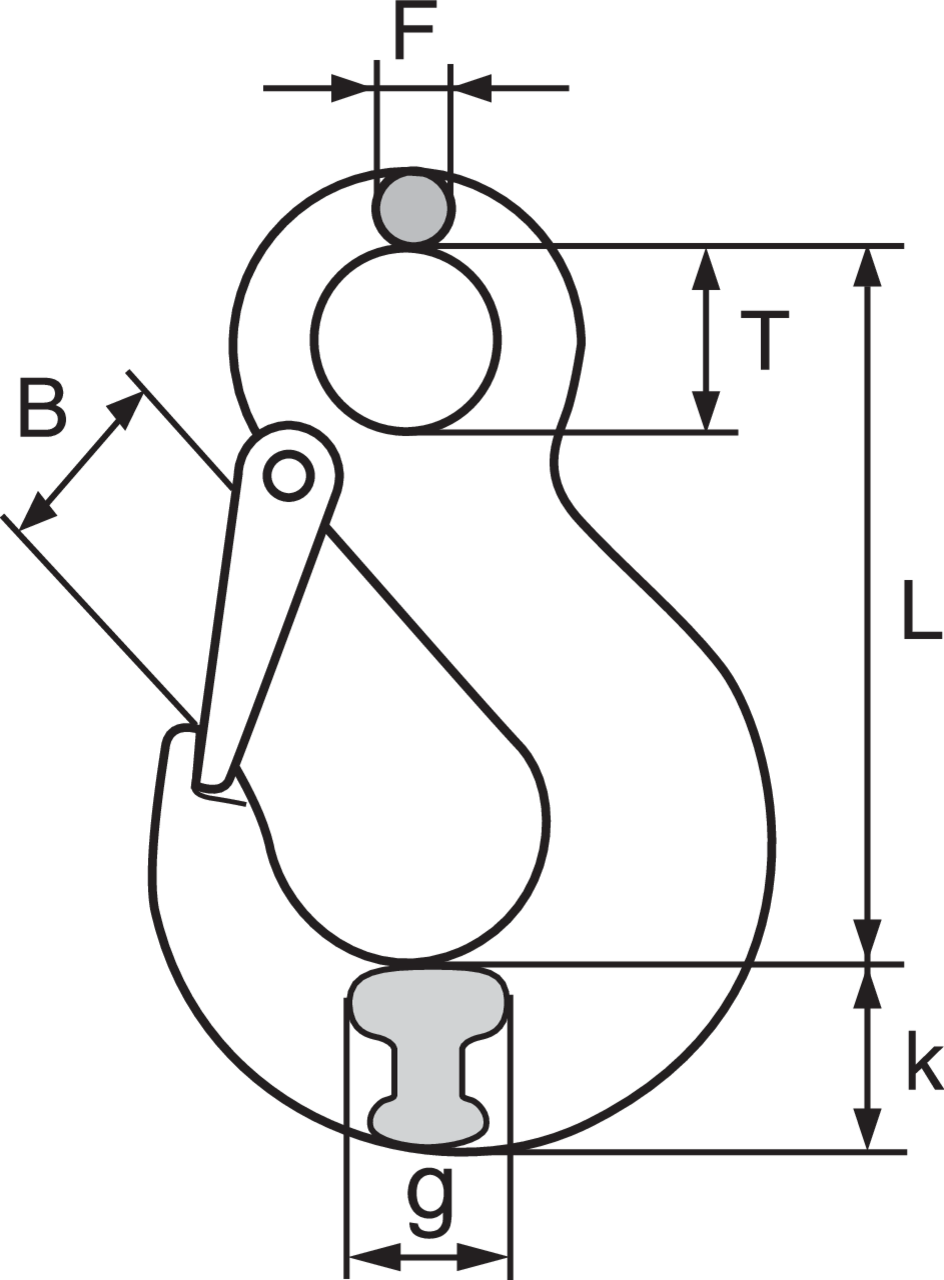

Réf. CMU
Tonnes
C
mm
D
mm
F
mm
G
mm
J
mm
K
mm
M
mm
N
mm
O
mm
Q
mm
T
mm
Poids
kg
CAD
131 1,25 85 72 31,8 18,5 22,9 16 16 9,14 22,6 19,1 22,1 0,28
132 1,6 97 79 35,1 21,3 23,6 18 18 10,7 23,1 23,1 24,9 0,4
133 2,5 105 89,5 38,1 25,4 25,4 22,4 22,4 14 25,4 28,7 26,2 0,65
134 3,2 119 101 41,4 28,7 28,7 23,9 23,8 14,7 27,7 31,8 29,5 0,94
135 5,4 147 122 51 36,6 37,3 33,3 33,3 18,3 34,5 39,6 38,9 1,95
136 8 187 159 63,5 46 44,5 42,2 42,2 22,9 40,9 51 49,8 3,76
137 11,5 230 189 76 57 58 47,8 41,4 28,2 53 62,5 62,5 6,8
138 16 256 211 82,5 66 63,5 55,5 49,3 32,3 57,5 72 66,5 9,42
139 22 318 262 108 76 84 68,5 60,5 39,6 76,5 89 72 17,9
140 31,5 357 346 127 92 102 76 76,2 44,5 92,5 89 87,5 27,2
141 37 462 357 137 116 108 95,2 81 51 76 114 98,5 47,6
142 45 511 392 152 129 121 114 82,6 55,4 86 125 121 67
143 60 602 470 178 152 146 140 99,3 64,3 105 145 145 103
