Utilisation pour câble ou chaîne, pour élingue 1 et 2 brins.

Avec méplat jusqu'à CMU 38 tonnes

  • Matériau: Acier allié
  • Marquage: Selon la norme
  • Finition: Peint
  • Norme: EN 1677-4
  • Coefficient de sécurité: 4:1
  • Grade: 8
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes

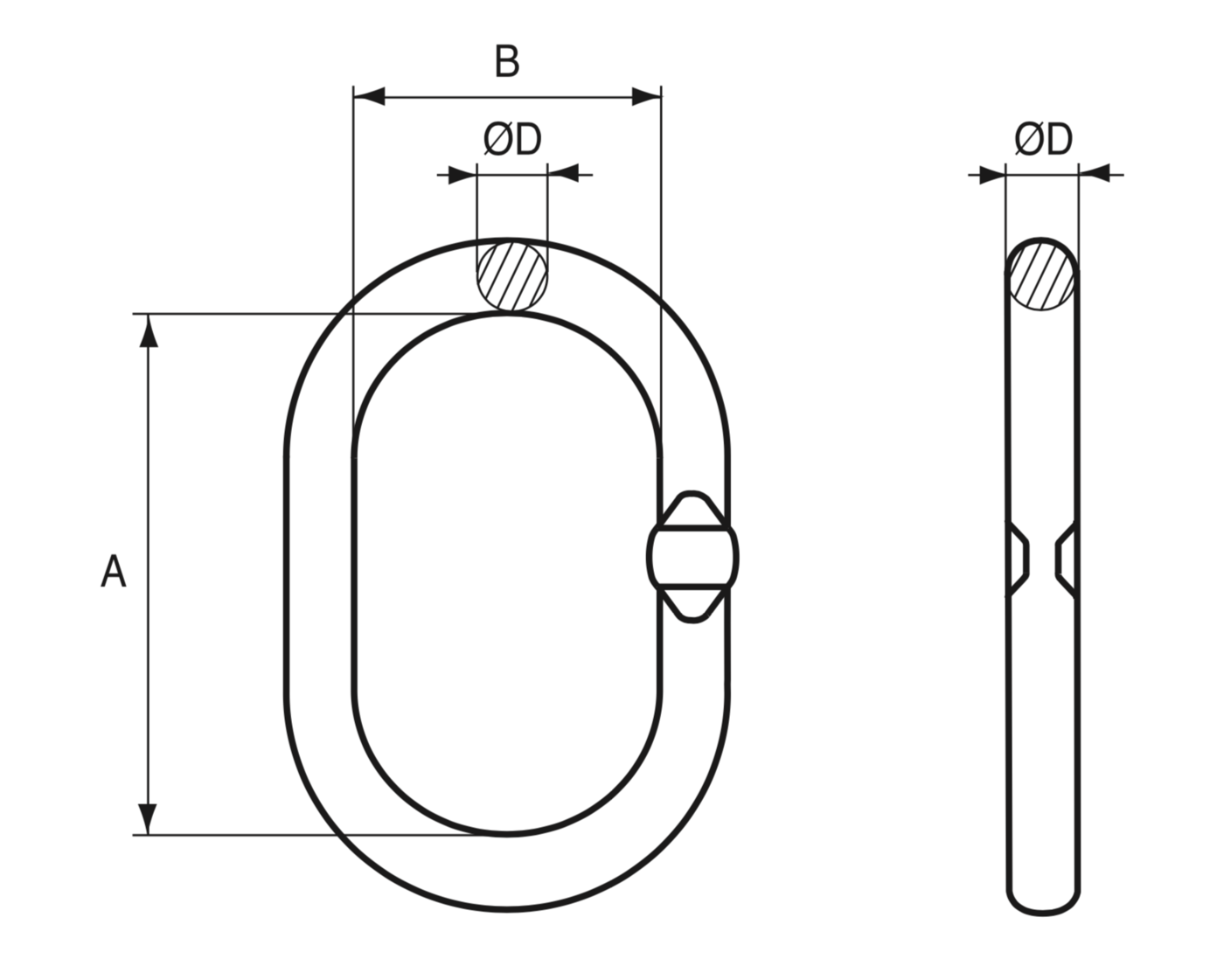

Elingue chaîne 1 brin Elingue chaîne 2 brins A (mm) B (mm) Ø D (mm) Poids
kg
CAD
11.01MS10015R 2 6/7 100 60 13 0,3
11.01MS10025R 3,15 8 6/7 120 70 16 0,6
11.01MS10035R 5,3 10 8 135 75 18 0,8
11.01MS10050R 6,9 13 10 150 90 20 1,1
11.01MS10065R 8 150 90 22 1,4
11.01MS10085R 11,6 16 13 170 95 25 2
11.01MS10110R 13 200 120 28 3
11.01MS10130R 16 20 16 200 120 30 3,5
11.01MS10170R 21,2 22 250 150 36 6,3
11.01MS10220R 27,7 26 20 250 150 38 7
11.01MS10270R 32,1 280 170 45 9,6
11.01MS10320R 38 32 22 300 200 45 12
11.01MS10430R 50 26 300 200 50 15,1
11.01MS10500R 63 32 350 200 55 20,5
11.01MS10800R 100 400 250 70 39,3
11.01MS11000R 125 400 250 80 52,7
