Crosby

- Sur chaque maille sont forgés le code d'identification (PIC code) permettant la traçabilité des matériaux, ainsi que la dimension et CG (Crosby Group)

- Conformes à la norme EN 1677-4 : 2001, mailles certifiées DNV

- Test d'épreuve individuel avec certificat à 2.5 fois la CMU

- Livrables avec certificat 3.1

  • Matériel: Acier allié, trempé et revenu.
  • Marquage: Selon la norme, Nom du fabriquant, code de traçabilité.
  • Norme: EN 1677-4
  • Coefficient de sécurité: 5:1
  • Grade: 8
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

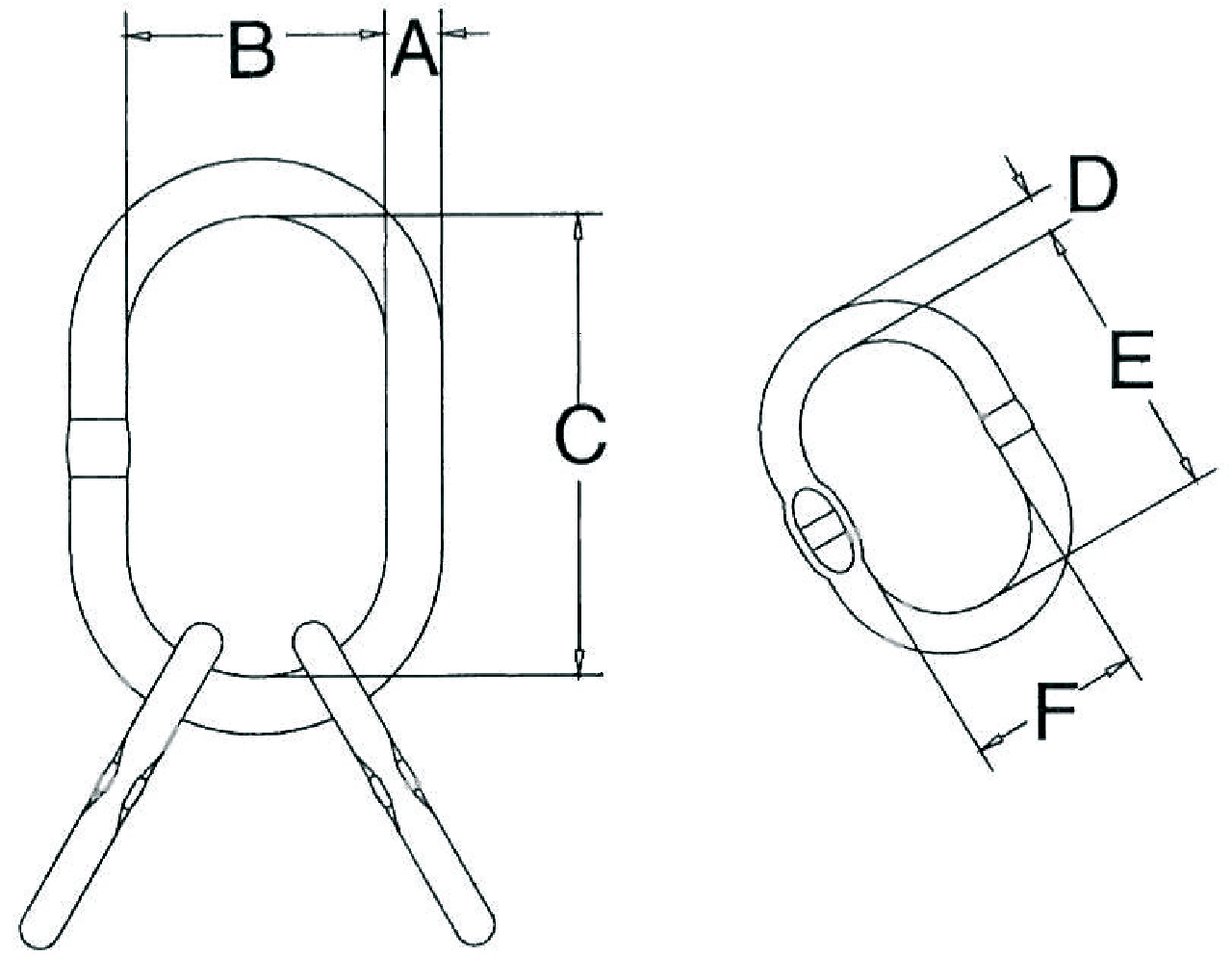

Réf. CMU
Tonnes
Ø chaîne
mm
Ø chaîne
inch
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Poids
kg
CAD
44089 2,4 13/12 1/2 13 60 120 12 85 45 6,5 0,81
107950 4,1 17/13 11/16 17 90 160 13 120 60 6,5 1,56
11.011257832 4,25 19/13 3/4 19 90 160 13 120 60 6,5 1,8
11.011257979 5,8 22/16 7/8 22 145 275 16 120 60 8,5 3,53
144546 6,7 22/17 7/8 22 100 180 17 160 90 8,5 3,35
153964 8,5 22/20 7/8 22 90 170 20 150 80 8,5 3,93
11.011258102 8,9 25/19 1 25 145 275 19 160 90 8,5 5,51
150311 10,7 25/20 1 25 100 190 20 150 80 8,5 4,65
149366 12,9 28/22 1-1/8 28 110 210 22 170 90 10,5 6,4
108018 14,5 28/22 1-1/8 28 145 275 22 180 100 10,5 7,17
107939 17 31/25 1-7/32 31 145 275 25 205 115 13,5 9,72
11.011258202 17 32/25 1-1/4 32 140 270 25 190 100 13,5 9,92
149364 23,6 36/28 1-3/8 36 145 275 28 190 100 13,5 12,2
152350 28,1 38/32 1-1/2 38 140 270 32 270 140 16,7 18,23
108019 28,1 40/31 1-9/16 40 160 300 31 275 145 16,7 18,68
11.011258402 38,3 45/36 1-3/4 45 180 340 36 285 155 - 26,56
162044 38,3 45/38 1-3/4 45 170 320 38 270 140 - 27,96
11.011258442 45 50/38 2 50 200 380 38 270 140 - 32,86
153985 45 51/45 2 51 190 350 45 340 180 - 42,92
108012 67 57/50 2-1/4 57 203 406 50 380 200 - 59,7
