Informations générales : Les mailles de tête AWP sont conçues pour être utilisées dans des élingues chaînes à 1 brin et à 2 brins.

  • Matériau: Acier allié
  • Marquage: Selon la norme, Pewag ou PW, Winner Pro ou 12, H16, CE, code du lot et type.
  • Norme: EN 1677-4
  • Coefficient de sécurité: 4:1.
  • Grade: 12
8020500 / AWP maille de tête 1 & 2 brin(s)

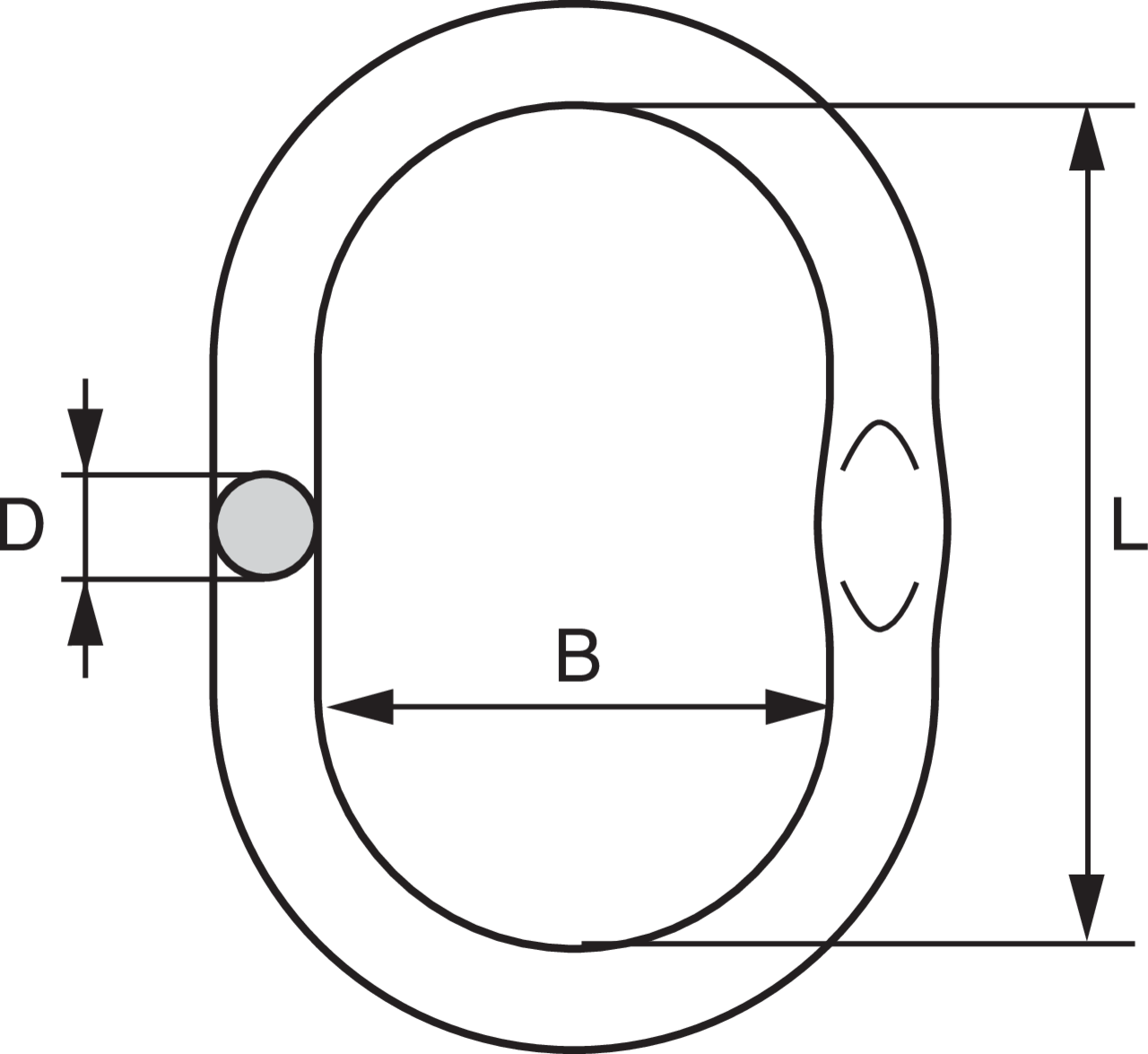

8020500 / AWP maille de tête 1 & 2 brin(s)_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type CMU 0-45° (T) A utiliser sur crochet simple selon DIN 15401 jusque n° D (mm) L (mm) B (mm) Poids
kg
CAD
11.0387970 AWP 13 2,36 2,5 13 mm 110 mm 60 mm 0,34
11.0387972 AWP 16 3,5 2,5 17 mm 110 mm 60 mm 0,53
11.0387974 AWP 18 5,3 5 19 mm 135 mm 75 mm 0,92
11.0387976 AWP 22 8 6 23 mm 160 mm 90 mm 1,6
11.0387978 AWP 27 12,5 10 28 mm 200 mm 110 mm 2,85
11.0328814 AWP 33 17,5 10 33 mm 200 mm 110 mm 4,14
