KWB
  • Matériel: Acier allié
  • Marquage: Dimension / logo CE / code traçabilité / logo ou nom du Fabricant.
  • Coefficient de sécurité: 4:1.
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

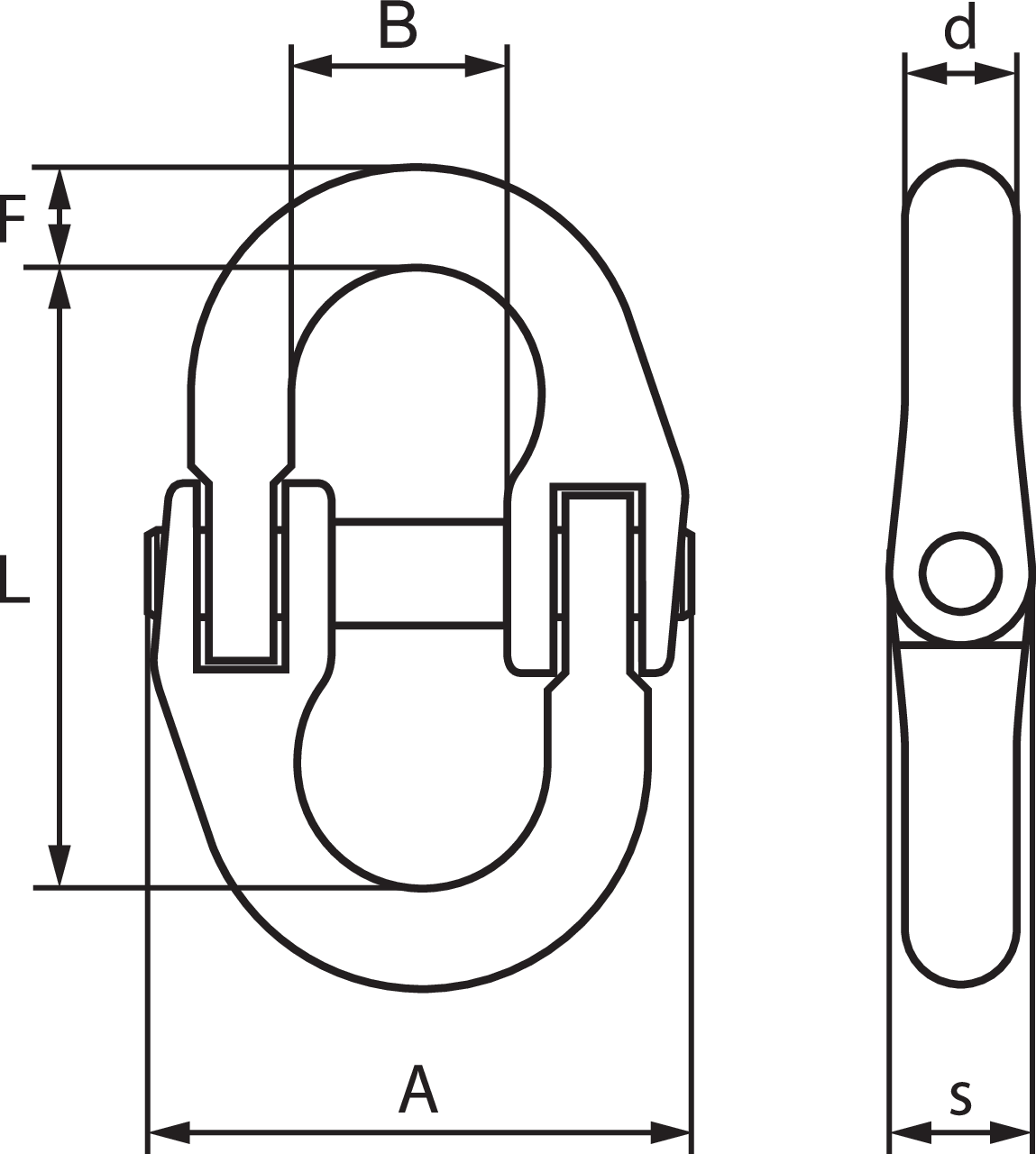

Réf. Type CMU
Tonnes
Pour chaîne grade 100 de dia. (mm) A
mm
B
mm
F
mm
L
mm
D
mm
s
mm
Poids
kg
CAD
11.0665653 V/S-6-10 1,4 6 39 14 8 44 8 11 0,06
11.0669997 V/S-7-10 1,9 7 47 16 10 51 9 13 0,12
161123 V/S-8-10 2,5 8 53 18 12 62 10 15 0,18
161124 V/S-10-10 4 10 63 23 13 72 13 18 0,33
161125 V/S-13-10 6,7 13 79 28 19 88 17 22 0,7
161126 V/S-16-10 10 16 106 33 21 103 21 29 1,4
161127 V/S-19/20-10 16 19-20 118 42 30 115 25 35 2,4
161128 V/S-22-10 19 22 148 51 34 161 25 39 4,15
11.0631643 V/S-26-10 26,5 26 175 60 40 190 30 46 6,7
