• Matériel: Acier allié
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes

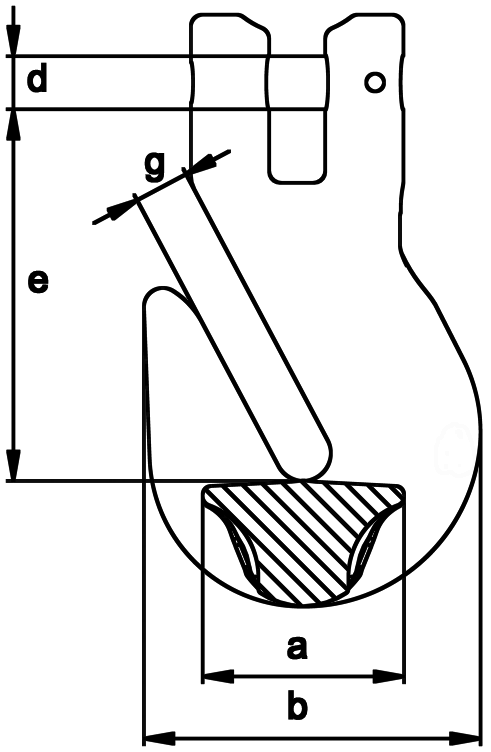

Chaine (inch) Chaine (mm) A
mm
B
mm
D
mm
E (mm) g (mm) Poids
kg
CAD
11.16KWBPK/S6 1,4 1/4 6 26 42 7,4 47 9 0,2
11.16KWBPK/S7 1,9 9/32 7 35 56 9 63 9 0,46
161141 2,5 5/16 8 35 56 10 63 9 0,3
161142 4 3/8 10 46 70 12,5 78 15 0,9
161143 6,7 1/2 13 60 92 16 93 15 1,71
161144 10 5/8 16 70 113 20 115 19 3,24
161145 16 3/4 19/20 84 150 24 141 27 6,55
161146 19 7/8 22 91 165 27 158 27 9,28
