KWB

Conçues pour être utilisées dans des élingues à 3 et à 4 brins.



  • Matériel: Acier allié
  • Marquage: Dimension / logo CE / code traçabilité / logo ou nom du Fabricant.
  • Coefficient de sécurité: 4:1.
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

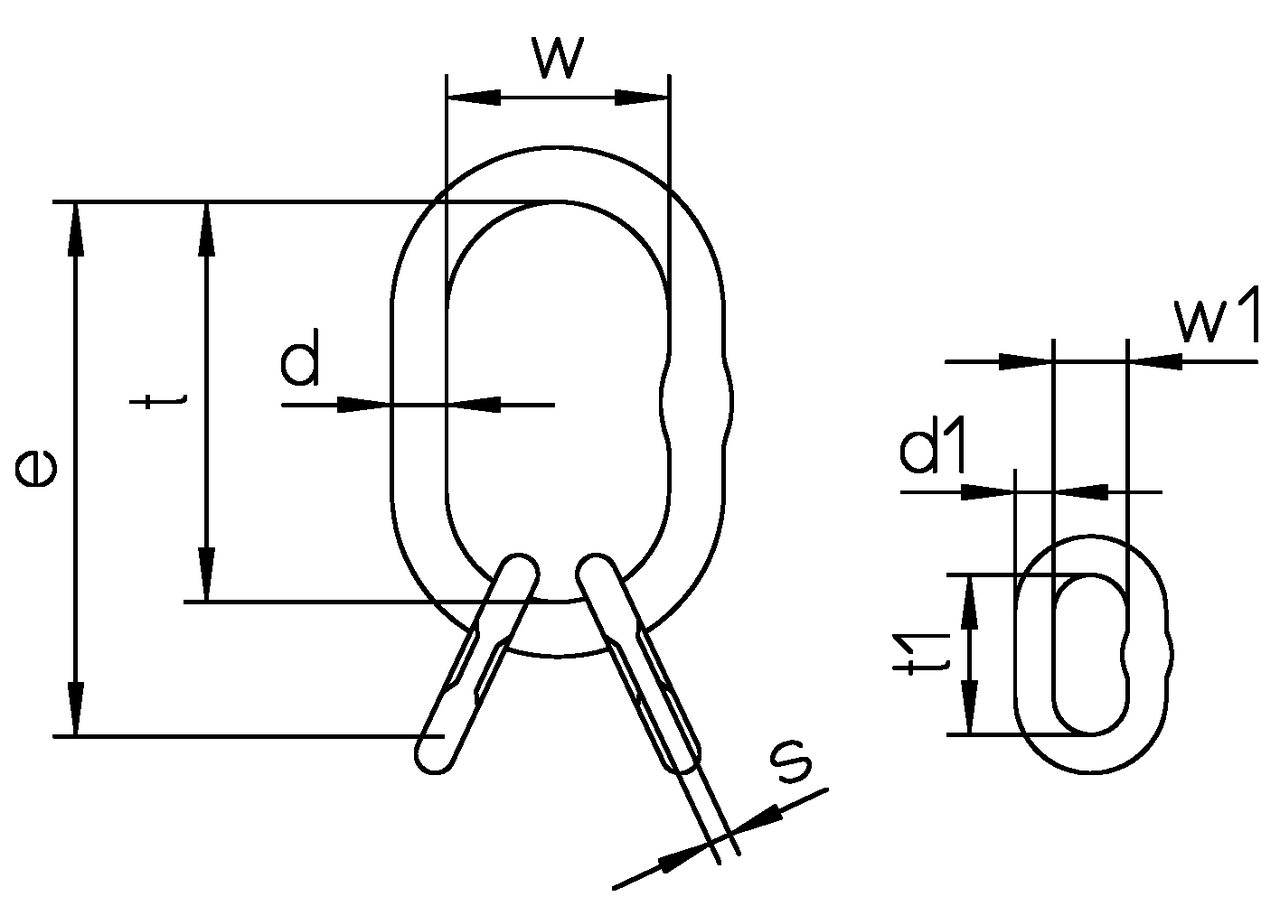

Réf. Type CMU
Tonnes
Chaine (mm) d
mm
E (mm) t (mm) t1 (mm) d1 (mm) s
mm
w (mm) w1 (mm) Poids
kg
CAD
11.0265153 G/S-6-10 4,2 6 19 189 135 54 13 10 75 25 1,26
161117 G/S-8-10 7,6 7+8 23 230 160 70 17 14 90 34 2,32
161118 G/S-10-10 9,6 10 27 265 180 85 20 14 100 40 3,68
161119 G/S-13-10 14 13 33 315 200 115 23 17 110 50 6,46
161120 G/S-16-10 21,2 16 36 400 260 140 27 20 140 65 10,1
161121 G/S-19-10 34,1 19 50 500 350 150 33 26 190 70 22,9
161122 G/S-22-10 40 22 50 520 350 170 36 - 190 75 24,8
11.0213201 G/S-26-10 56 26 60 570 400 170 45 - 200 80 41,3
