Terrier

Coefficient de sécurité: 5

Type TS : ouverture standard

Type TSE : ouverture intermédiaire

Type STS : Grande ouverture.

  • Norme: EN 13155
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type CMU
Tonnes

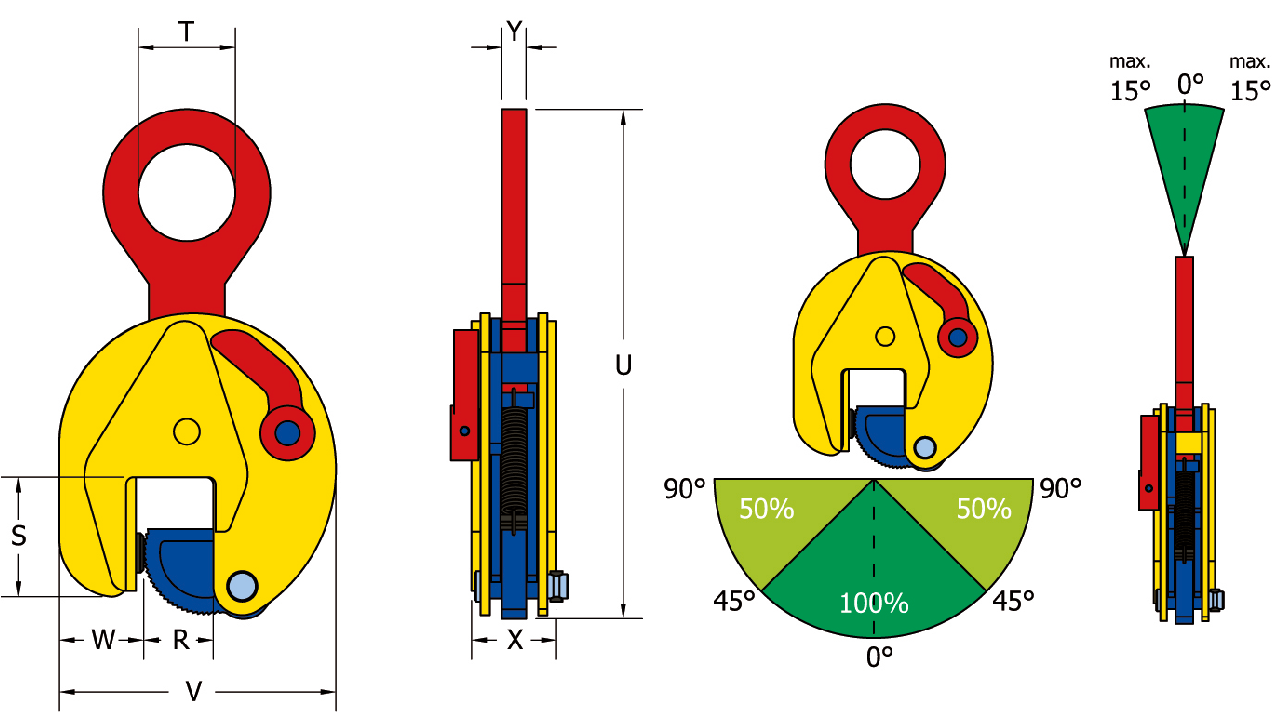

Jaw opening (mm) S (mm) T (mm) U (mm) V (mm) W (mm) X (mm) Y (mm) Poids
kg
CAD
27301 0.75 TS 0,75 0-13 47 30 202 100 37 37 10 1,7
16.01850880 1 TSE 1 0-25 56 45 263 141 37 47 15 3,5
46674 2 TSE* 2 0-35 78 64 336 183 56 56 16 7
158100 3 TSE* 3 0-35 78 64 336 183 56 56 16 7
147178 4.5 TS 4,5 0-25 85 70 423 203 60 77 20 15
151956 4.5 TSE 4,5 0-45 85 70 425 228 60 78 20 16
107090 6 TS 6 0-32 114 75 490 225 78 78 20 19
16.01852200 6 STS 6 40-90 114 75 486 275 70 78 20 21
16.01851411 6 TSE 6 0-50 114 75 490 259 82 78 20 21
28673 7.5 TS 7,5 0-40 111 75 530 246 76 82 20 24
147145 7.5 TSE 7,5 0-55 111 75 522 267 70 86 20 26
156577 7.5 STS 7,5 50-100 111 75 524 312 70 86 20 26,5
153486 9 TS 9 0-55 111 75 522 267 70 86 20 27
16.01853305 9 STS 9 50-100 111 75 522 312 70 86 20 27,5
16.01850501 12 TS 12 0-52 148 85 617 295 100 94 44 37
16.01852401 12 STS 12 50-100 152 85 615 344 100 94 44 41
16.01915000 15 TS 15 0-76 209 86 810 373 136 106 49 70
16.01921500 15 STS 15 80-150 224 86 800 450 136 106 49 76
16.01917000 17 TS 17 0-76 209 86 810 373 136 106 49 71
16.01850700 20 TS 20 0-80 250 100 933 563 153 140 66 149
16.01922000 20 STS 20 80-150 249 100 924 640 153 140 66 160
16.01925000 25 TS 25 5-85 250 100 925 563 148 140 66 149
16.01922500 25 STS 25 80-150 249 100 924 640 153 140 66 160
16.01930000 30 TS 30 10-90 250 100 918 568 153 142 66 155,5
152067 30 STS 30 80-150 249 100 906 645 156 142 66 165,5
