Terrier

Coefficient de sécurité : 5

Type STS : Grande ouverture.

  • Coefficient de sécurité: 5:1.
TS_HR
TS_m2
TS_m3
TS_m
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type CMU
Tonnes

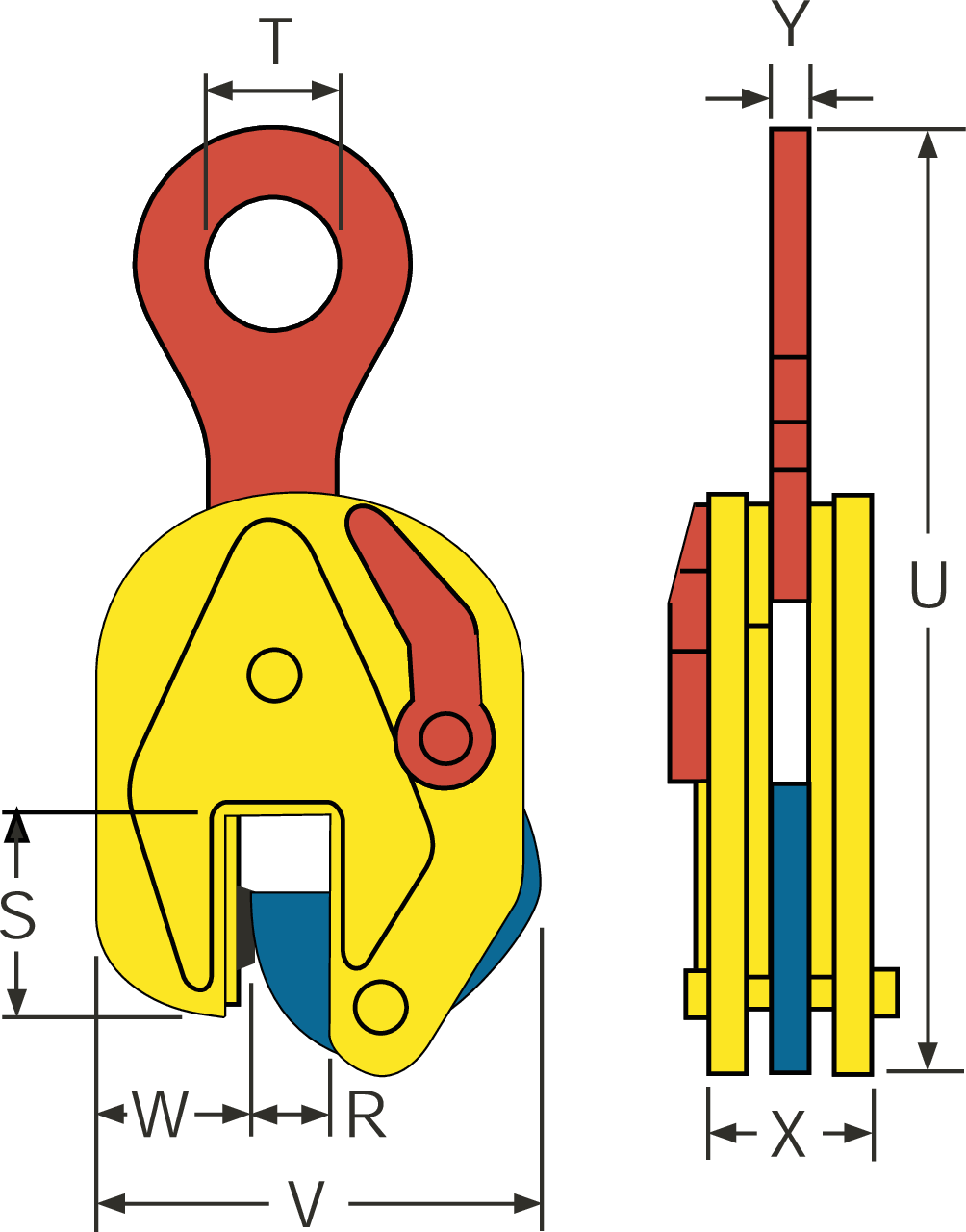

X (mm) Y Ouverture R (mm) S (mm) T (mm) U (mm) V (mm) W (mm) Poids
kg
CAD
16.01852200 6 STS 6 78 20 40-90 114 75 486 275 70 21
156577 7.5 STS 7,5 86 20 50-100 111 75 524 312 70 26,5
16.01853305 9 STS 9 86 20 50-100 111 75 522 312 70 27,5
16.01852401 12 STS 12 94 44 50-100 152 85 615 344 100 41
16.01921500 15 STS 15 106 49 80-150 224 86 800 450 136 76
16.01922000 20 STS 20 140 66 80-150 249 100 924 640 153 160
16.01922500 25 STS 25 140 66 80-150 249 100 924 640 153 160
152067 30 STS 30 142 66 80-150 249 100 906 645 156 165,5
