Terrier

Coefficient de sécurité : 5

Type TSU : ouverture standard

Type TSEU : ouverture intermédiaire

  • Marquage: Selon la norme
  • Norme: EN 13155
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type CMU
Tonnes

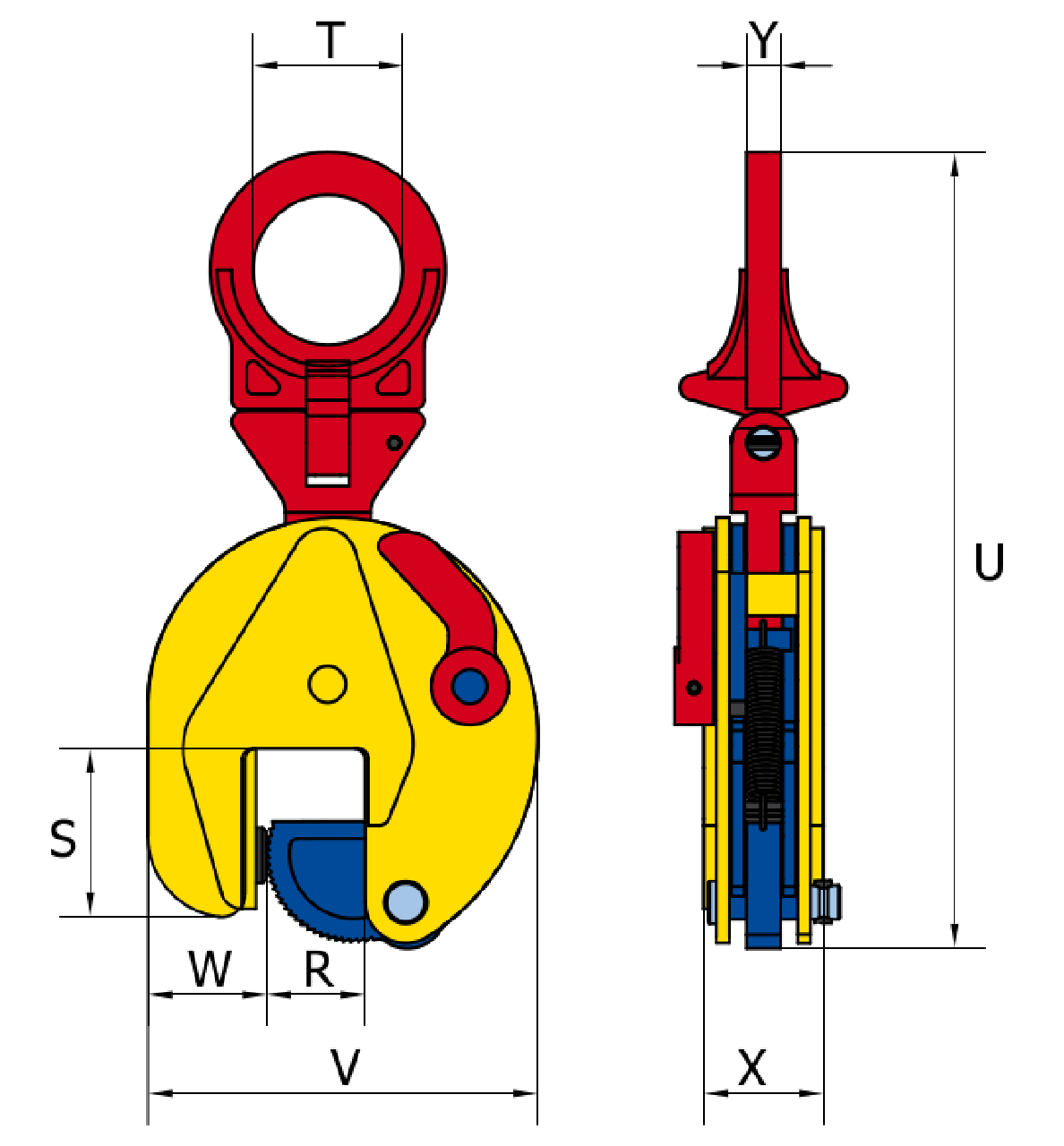

Jaw opening (mm) S (mm) T (mm) U (mm) V (mm) W (mm) X (mm) Y (mm) Poids
kg
CAD
121675 0.75 TSU 0,75 0-13 47 30 203 100 37 37 10 1,8
142197 1 TSEU 1 0-25 56 50 292 141 37 47 15 3,8
142199 2 TSEU* 2 0-35 78 70 372 183 56 56 16 8
144247 3 TSEU* 3 0-35 78 70 372 183 56 56 16 8
142923 4.5 TSU 4,5 0-25 85 70 429 203 60 77 20 16
155578 4.5 TSEU 4,5 0-45 85 70 431 228 60 78 20 16,5
146815 6 TSU 6 0-32 114 78 528 225 78 78 32 22
154466 6 STSU 6 40-90 114 78 523 275 70 78 32 24
16.01865411 6 TSEU 6 0-50 114 78 527 259 82 78 32 24
149822 7.5 TSU 7,5 0-40 111 78 567 246 76 82 32 27
154469 7.5 TSEU 7,5 0-55 111 78 560 267 70 86 32 28
153937 7.5 STSU 7,5 50-100 111 78 560 312 70 86 32 30
165830 9 TSU 9 0-55 111 78 560 267 70 86 32 29
154465 9 STSU 9 50-100 111 78 560 312 70 86 32 31
16.01865901 12 TSU 12 0-52 148 85 648 295 100 94 48 41
162905 12 STSU 12 50-100 152 85 644 344 100 94 48 45
153676 15 TSU 15 0-76 209 85 816 373 136 106 48 73
121966 15 STSU 15 80-150 224 85 808 450 136 106 48 78
16.01955170 17 TSU 17 0-76 209 85 816 373 136 106 48 74
16.01955200 20 TSU 20 0-80 250 100 948 563 153 140 71 160
16.01966200 20 STSU 20 80-150 249 100 940 640 153 140 71 171
16.01955250 25 TSU 25 5-85 250 100 948 563 148 140 71 160
16.01966250 25 STSU 25 80-150 249 100 940 640 153 140 71 171
16.01955300 30 TSU 30 10-90 250 100 944 568 153 142 71 167
16.01966300 30 STSU 30 80-150 249 100 946 645 156 142 71 176,5
