Informations générales :

  • Pression de travail max. : 720 bar/72 Mpa
  • Type d'action : double
  • Type de retour : hydraulique
  • Compact et léger
  • Utilisable dans toutes les positions
  • Protection contre la sortie du piston
  • Tête filetée : évite d'endommager le piston et facile à remplacer
  • Filetage de fixation standard (pour une charge maximale du vérin) sur tête de piston, sur corps de vérin et dans fond de vérin

Fourni par défaut avec :

  • Raccord femelle High Flow A 118
  • Tête plate

Disponible sur demande :

  • Vérins sur mesure selon les spécifications du client



  • Matériau: Acier
  • Attention: Consultez le manuel d'utilisation avant de monter des accessoires de vérin sur ce modèle de vérin. La pression maximale de travail et la longueur de construction totale sont limitées en cas d'utilisation d'accessoires de vérin !
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

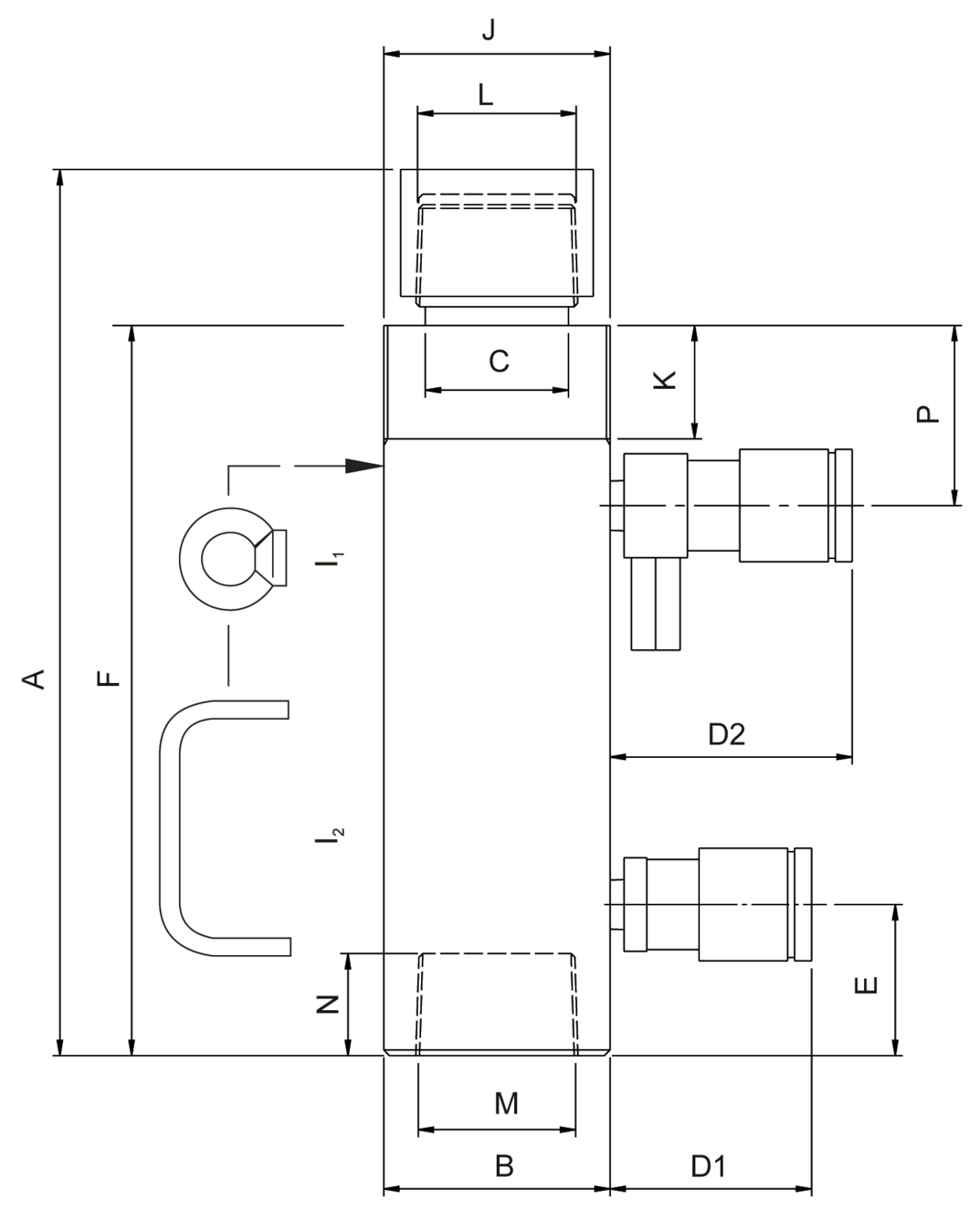

Modèle Tonnage (t) Longueur de course (mm) Hauteur rentré (mm) A (mm) B (mm) C1 (mm) D1 (mm) D2 (mm) E (mm) F (mm) Taille du filetage J K (mm) Taille du filetage L Taille du filetage M N (mm) P (mm) Poids
kg
CAD
HCJ 10 H 15 10 150 338 338 60 30 70 85 40 287 M60 x 2 30 1¼" NPT 1¼" NPT 27 48 6,1
HCJ 25 H 15 25 150 350 350 85 45 70 85 56 297 M85 x 2 40 2" NPT 2" NPT 27 60 12,7
HCJ 25 H 25 25 150 450 450 85 45 70 85 56 397 M85 x 2 40 2" NPT 2" NPT 27 60 18,2
