Crosby

Informations générales :

Corps en acier coulé.

Inspection magnétoscopique individuelle.

Bloque le brin mort du câble contre le coin, en évitant que le coin ne se perde ou saute. Le brin mort, qui est bloqué par la base du clip et le coin, ne subit aucune déformation et peut être réutilisé.

Inclut le système de jauge QUIC-CHECK™ "Go" and "No-Go" breveté et coulé dans le coin. La dimension correcte du câble est déterminée lorsque les critères suivants sont remplis :

- 1. Le câble doit passer à travers le trou "Go" aménagé dans le coin

- 2. Le câble Ne doit PAS passer à travers le trou "No-Go" aménagé dans le coin.

Comprends un serre câble G-450 Crosby.

Génère une efficience minimale de 80% en se basant sur la charge nominale de rupture du câble.

Disponible sur demande en version boulonnée goupillée.

  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

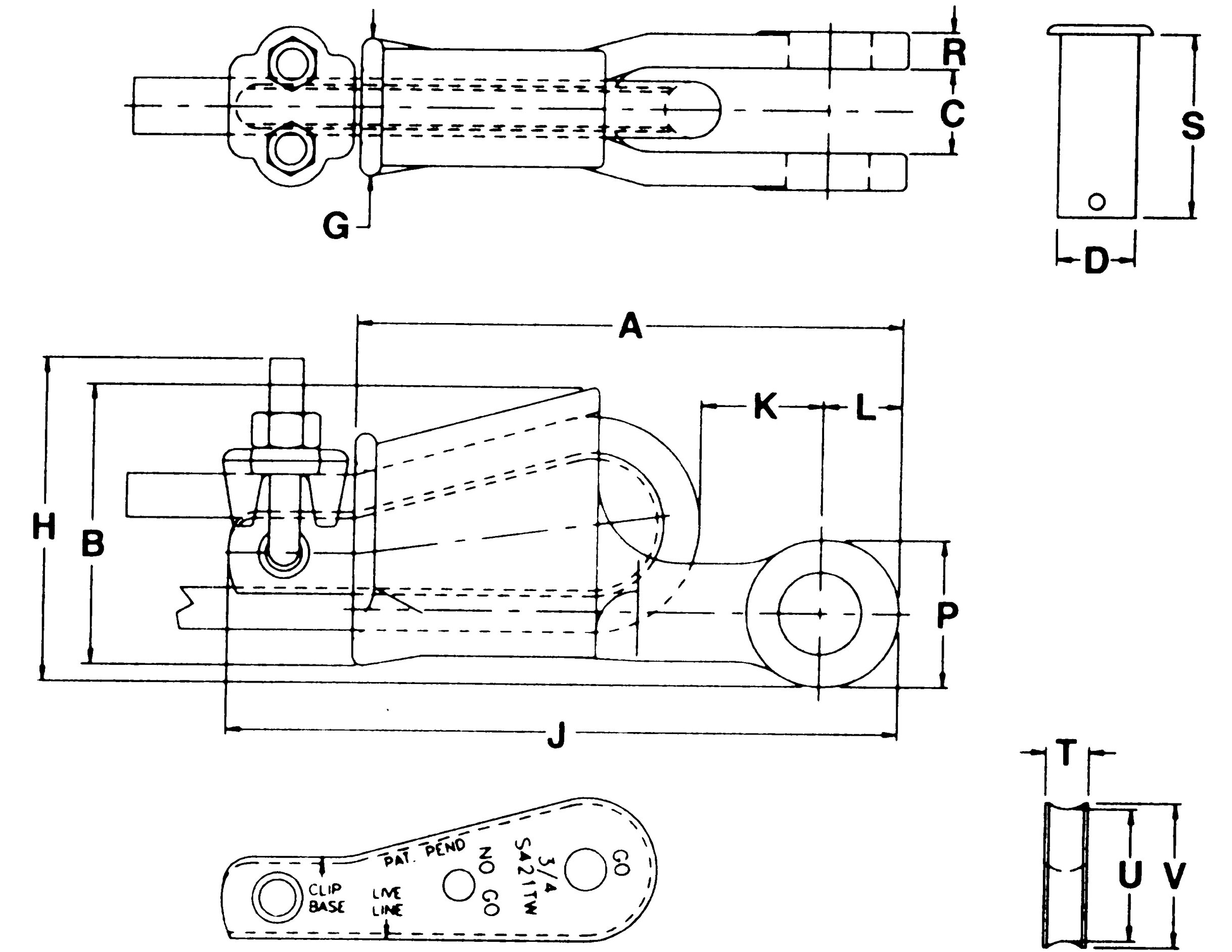

Dia. (mm) A
mm
B
mm
C
mm
D
mm
G
mm
H
mm
J (mm) K (mm) L
mm
P
mm
R
mm
S (mm) T
mm
U (mm) V (mm) Poids
kg
CAD
9-10 143 70,4 20,6 20,6 35,1 79,2 187 40,6 22,4 39,6 11,2 54,1 11,2 31,8 35,1 1,66
11-13 173 90,2 25,4 25,4 41,1 97,8 222 30,7 26,9 49,3 12,7 62 13,5 44,5 47,8 3,25
14-16 207 111 31,8 30,2 53,8 116 263 41,6 31 57,2 14,2 79,5 17,5 50,8 55,6 5,2
18-19 248 122 38,1 35,1 62 136 306 55,1 35,6 66,5 16,8 92,2 19,8 59,4 65 7,74
20-22 283 118 44,5 41,4 68,3 160 356 56,4 42,2 79,2 19,1 106 22,4 68,3 74,7 11,57
24-26 324 129 50,8 50,8 73,2 178 403 68,8 50,8 95,3 22,4 118 26,2 73,2 83,3 16,37
28 365 140 57,2 57,2 84,1 197 450 63,5 57,2 108 25,4 137 30,2 79,5 90,4 24,09
30-32 406 202 63,5 63,5 90,4 - - 86,1 63,5 121 28,4 148 33,3 85,9 96,8 29,16
