Crosby

Informations générales : Emerillon sans roulement. Conforme à la Federal Specification RR-C-271D.



  • Matériel: acier allié.
  • Marquage: CMU, nom du fabricant
  • Finition: Galvanisé à chaud.
  • Note: Ces émerillons conviennent pour positionner une charge mais ne peuvent pas pivoter sous charge.
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

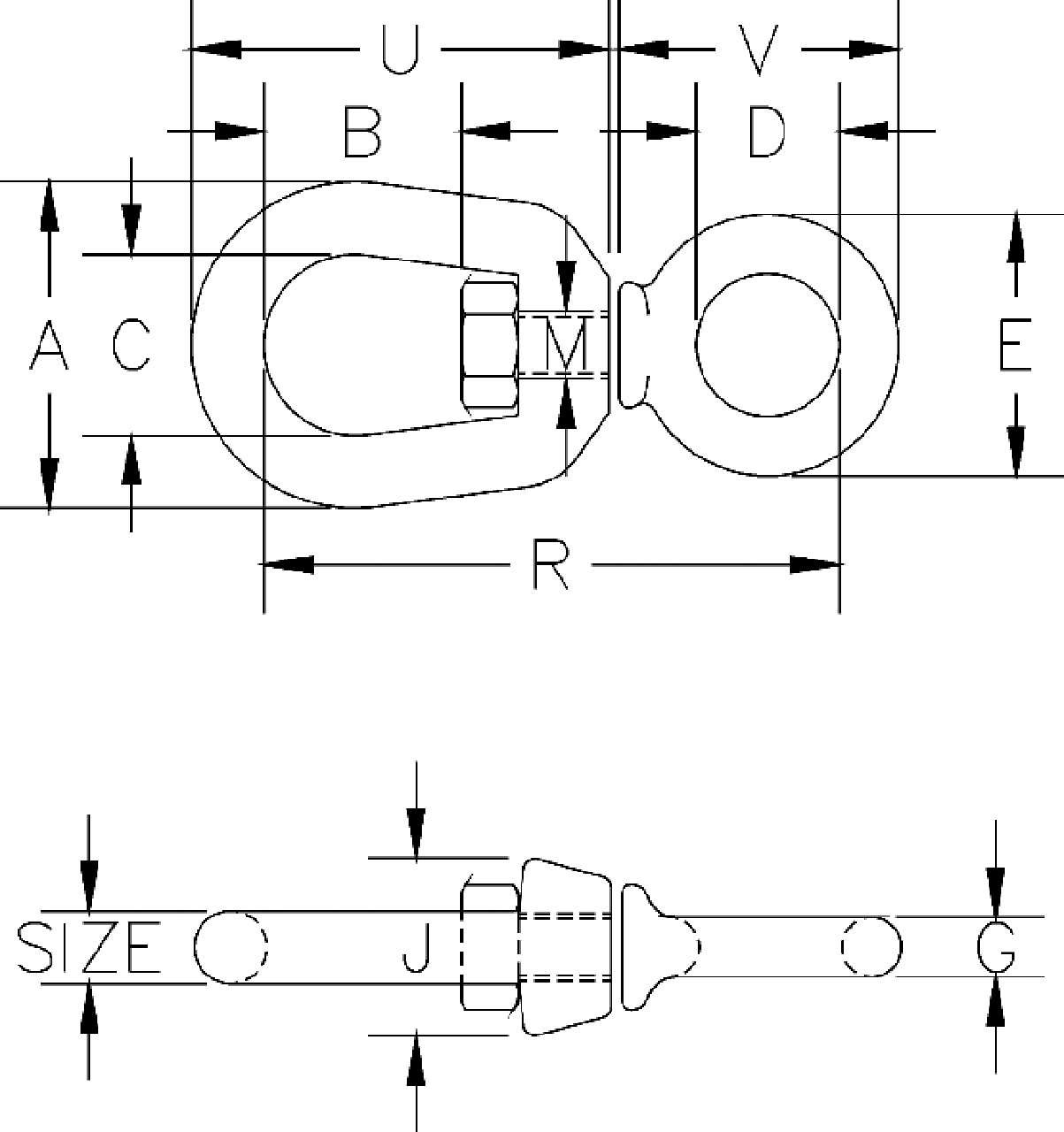

Réf. Dia.
mm
CMU
Tonnes
A
mm
B
mm
C
mm
D
mm
E
mm
G
mm
J
mm
M
mm
R
mm
U
mm
V
mm
Poids
kg
CAD
434 6 0,39 31,8 17,5 19,1 15,7 28,4 6,35 17,5 7,85 57,0 42,9 31,8 0,06
435 8 0,57 41,4 20,6 25,4 19,1 35,1 7,85 20,6 9,65 69,0 52,5 37,3 0,11
436 10 1,02 51,0 23,9 31,8 25,4 44,5 9,65 25,4 12,7 87,5 63,5 47,8 0,24
437 13 1,63 63,5 33,3 38,1 31,8 57,0 12,7 33,3 16,0 108 81,0 62,0 0,51
438 16 2,36 76,2 39,6 44,5 38,1 70,0 15,8 38,1 19,1 130 98,5 74,5 0,95
439 19 3,27 89,0 44,5 51,0 44,5 82,5 19,1 47,8 22,4 147 125 88,0 1,4
