Codipro
Généralités :
Se fixe sur un axe fileté suivant notice d’utilisation
Rotation à 360° sous charge en toute sécurité, articulation à 180°.
Graissage permanent anti-tribocorrosion entre les composants.
Cet article peut être certifié sur demande pour une utilisation arrimage.




  • Matériau: acier haute résistance
  • Marquage: UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: :5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

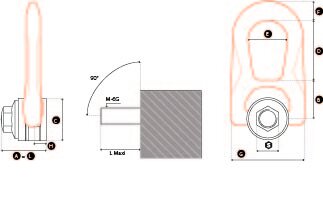

Réf. Dia. Couple de serrage (Nm) SF 5:1WLL (ton) L max. S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Poids
kg
CAD
11.42FE. DSR M 10 UP M 10 (x1,50) 10 0,70 45 20 45 40 45 53 38 17 76 13 0,9
166514 M 12 (x1,75) 15 1,05 45 20 45 40 45 53 38 17 76 13 0,9
11.42FE. DSR M 14 UP M 14 (x2) 30 1,40 45 20 45 40 45 53 38 17 76 13 0,9
166127 M 16 (x2) 50 2,00 45 20 45 40 45 53 38 17 76 13 0,9
11.42FE. DSR M 8 UP M 8 (x1,25) 6 0,40 45 20 45 40 45 53 38 17 76 13 0,9
11.42FE. DSR M 18 UP M 18 (x2,5) 70 2,30 62 24 62 55 60 83 55 25 115 19 2,6
11.42FE. DSR M 20 UP M 20 (x2,5) 100 2,50 62 24 62 55 60 83 55 25 115 19 2,6
11.42FE. DSR M 22 UP M 22 (x2,5) 120 3,50 62 24 62 55 60 83 55 25 115 19 2,6
Filetage UNC également disponible de UNC 1/4" à UNC 7/8"
